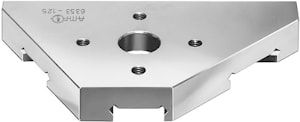

Угловой упор AMF № 6353


Угловой упор AMF № 6353  Угловой упор AMF № 6353

Корпус закален и отшлифован.

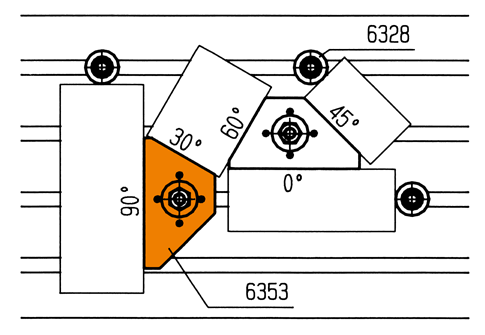

Упоры: параллельно и под углом 30, 45, 60 и 90° к пазам стола. Гарантированная точность всех опорных поверхностей относительно паза ±30“.

Применение:
Угловые упоры можно также закреплять с помощью винтов T-образных пазов DIN 787 в комплекте или сухарей

для Т-образных пазов DIN 508 с винтами ISO 4762 и шайбами DIN 6340.

Высокая точность угловых упоров обеспечивает необходимую точность практически для всех задач, связанных с обработкой.

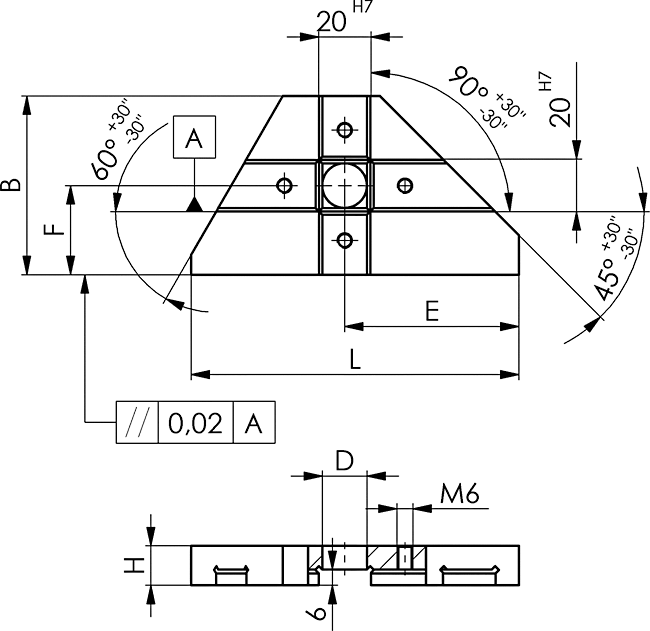

№ заказаРазмерПазBDEFHLВес [g]
7445012520681766,53415125550
7446820036982510049202001900






Если вы хотите купить угловой упор AMF № 6353 , вы можете:
