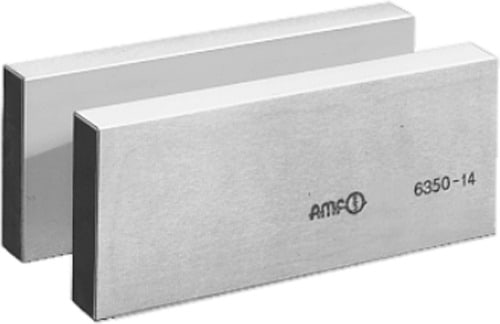

сохранить как pdfПара параллельных упоров AMF
Пара параллельных упоров AMFДля пазов станков.
Можно также использовать как параллельные подкладки.По высоте попарно отшлифованы, плоскопараллельны.Закалены
Допуск для пары tp по высоте IT 5.
Допуск номинальных размеров по высоте DIN ISO 2768m.
Допуск номинальных размеров по ширине h7.
Остальные размеры согласно DIN ISO 2768m.
Применение:

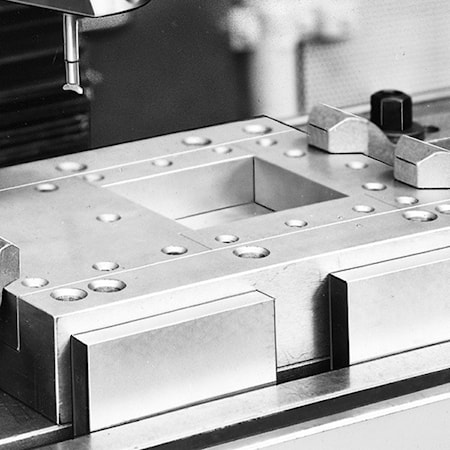

Параллельные упоры предназначены в основном для небольших и средних станков. Их толщина согласована с пазами
станка с допуском Н8. Пара таких упоров вставляется в паз станка, после этого заготовки можно быстро выровнять параллельно столу.
| № заказа | B | H | L | Вес [g] |
| 74260 | 8 | 25 | 100 | 315 |
| 74278 | 10 | 32 | 100 | 500 |
| 74286 | 12 | 40 | 100 | 750 |
| 74294 | 14 | 50 | 100 | 1100 |
| 74302 | 16 | 50 | 160 | 2000 |
| 74310 | 18 | 63 | 160 | 2850 |
| 74328 | 20 | 63 | 160 | 3170 |
| 74336 | 22 | 80 | 160 | 4400 |
| 74344 | 24 | 80 | 160 | 4800 |
| 74351 | 28 | 100 | 160 | 7000 |
производитель
для крепления заготовок
Если вы хотите купить пара параллельных упоров AMF , вы можете:
Ещё из раздела упоры

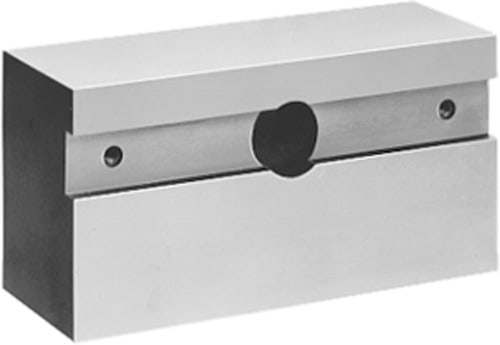

Параллельные упоры, пара AMF закалены и отшлифованы. Параллельность в пределах 0,02 мм. Допуск для пары 0,002 мм. Допуск номинальных размеров DIN 7168 по центру. № заказа Паз B C H L совместимые резьбовые детали DIN508, ISO4762, DIN6340, DIN787 ...

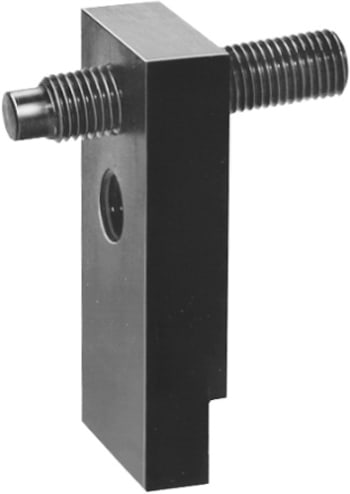

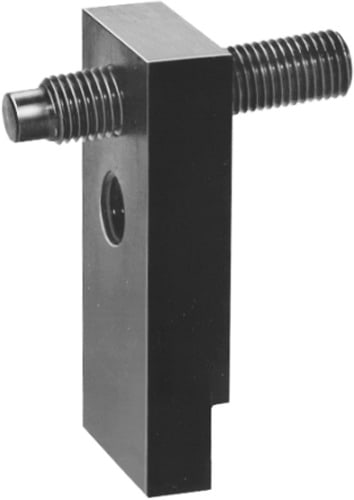

Прижимающий блок AMF Вороненая улучшенная сталь, с двумя резьбовыми отверстиями M16 для двух высот, регулировочный винт DIN 915 M16x80. Применение: Прижимающий блок предназначен для надежного позиционирования длинных и тяжелых заготовок на столе с ...

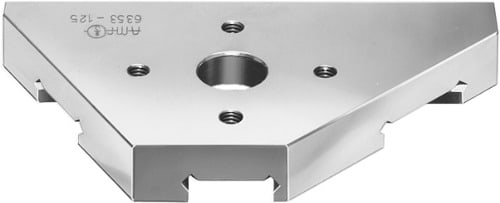

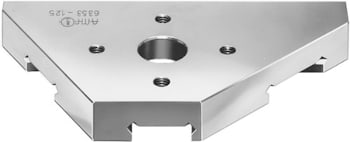

Угловой упор AMF Прецизионная модель, закалены и отшлифованы. Упоры: параллельно и под углом 30, 45, 60 и 90° к пазам стола. Гарантированная точность всех опорных поверхностей относительно паза ±30“. Применение: С помощью свободных ...
