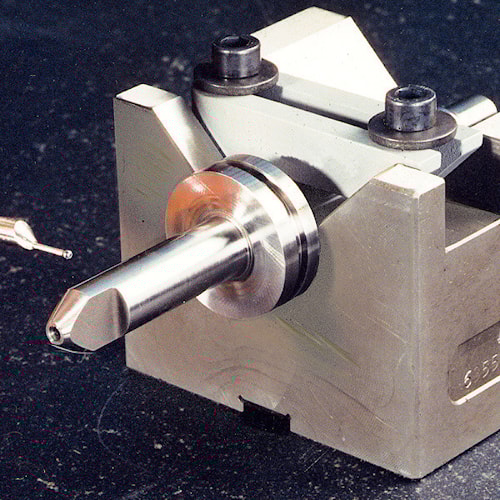

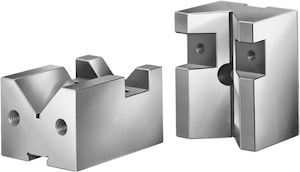

Призматический зажимной блок, пара AMF № 6355В
Призматический зажимной блок, пара AMF № 6355ВКорпус изготовлен из закаленной и шлифованный стали.
Применение:
Для выравнивания и зажима круглых валов и заготовок, параллельных и центрированных относительно паза стола.

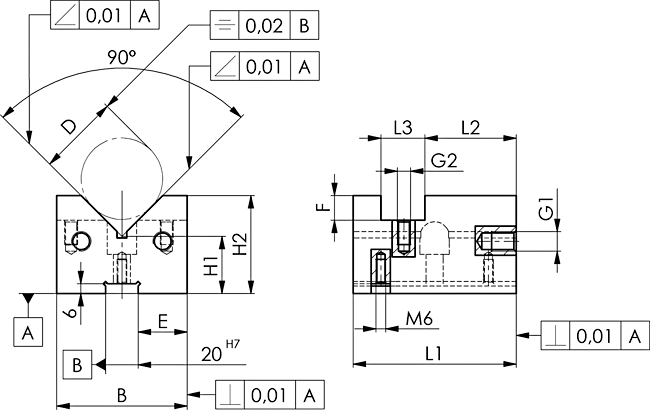

| № заказа | Размер | В | D | Е ± 0,01 | F | G1 | G2 | H1 ± 0,014 | H2 | L1 | L2 | L3 | Вес [кг] |
| 75143 | 12-65 | 80 | 12-65 | 30,0 | 15 | М 12 | М 8 | 35 | 60 | 100 | 56 | 27 | 6,4 |
| 75184 | 20-110 | 125 | 20-110 | 52,5 | 25 | М 16 | М 10 | 55 | 100 | 100 | 53 | 32 | 16,2 |
Если вы хотите купить призматический зажимной блок, пара amf № 6355в , вы можете:
Позвонить:
