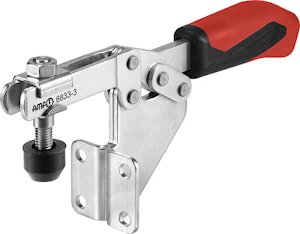

Горизонтальное зажимное устройство №6833, вертикального бокового крепления AMF
Горизонтальное зажимное устройство №6833 с открытым зажимным рычагом и угловой опорой AMF.
Оцинковано и пассивировано.
Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках.
Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес, гр. |
| 93179 | 1 | 0,8 | 1,1 | M5x30 | 170 |
| 93328 | 2 | 1 | 1,2 | M6x35 | 245 |
| 93336 | 3 | 1,8 | 2,5 | M8x45 | 390 |
| 93542 | 4 | 2 | 3 | M8x65 | 730 |

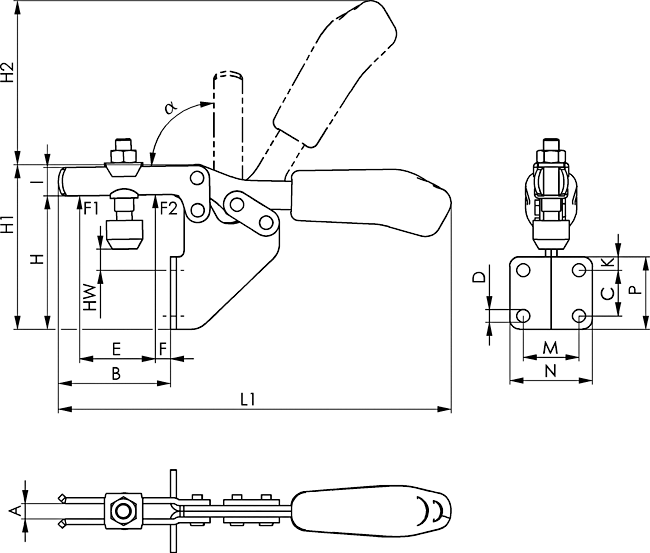

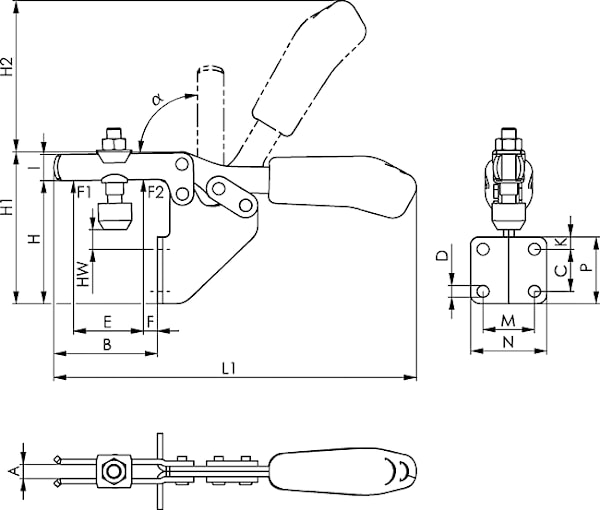

Таблица размеров
| № заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | M | N | P | Q |
| 93179 | 1 | 5 | 40 | 13,5 | 4,8 | 26 | 2,5 | 57 | 68 | 6 | 14 | 10 | 8 | 119 | 19,0 | 31 | 28 | 5 |
| 93328 | 2 | 6 | 52 | 20,0 | 5,5 | 35 | 10,0 | 74 | 89 | 20 | 29 | 13 | 6 | 162 | 25,5 | 37 | 32 | 0 |
| 93336 | 3 | 8 | 58 | 24,0 | 6,5 | 40 | 8,0 | 71 | 86 | 6 | 18 | 15 | 7 | 206 | 28,5 | 43 | 38 | 8 |
| 93542 | 4 | 10 | 93 | 32 | 8,5 | 66 | 11,0 | 102 | 133 | 12 | 40 | 20 | 40 | 281 | 32,0 | 52 | 82 | 20 |
базовое назначение
ручной прижим заготовки, сварочные кондуктора
по применению
для резки, прижим сварочный рычажный
Если вы хотите купить горизонтальное зажимное устройство №6833, вертикального бокового крепления amf , вы можете:
Позвонить:
Ещё из раздела горизонтальные зажимные устройства

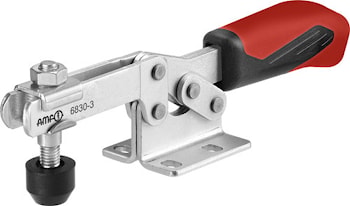

Горизонтальное зажимное устройство № 6830 AMF Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые двигаются при размерах от 2 до 5 в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим ...

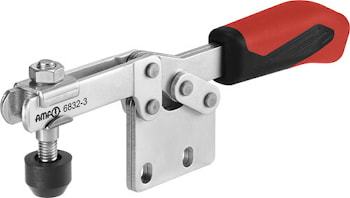

Горизонтальное зажимное устройство №6832 AMF Горизонтальное зажимное устройство с открытым зажимным рычагом и вертикальной опорой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые двигаются при размерах от 2 до 5 в закаленных ...

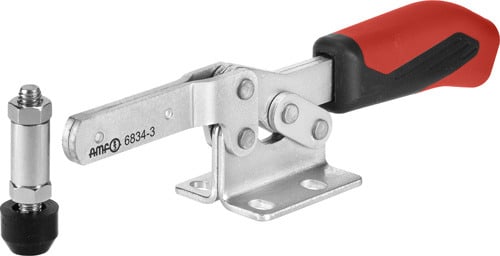

Горизонтальное зажимное устройство № 6834 AMF С массивным зажимным рычагом и горизонтальной опорой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, ...
