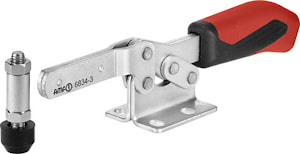

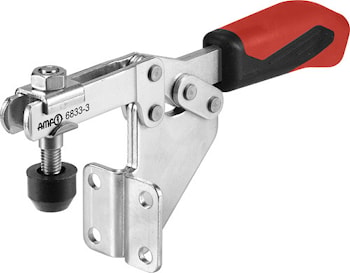

Горизонтальное зажимное устройство №6834 AMF

Горизонтальное зажимное устройство № 6834 AMF

С массивным зажимным рычагом и горизонтальной опорой. Оцинковано и пассивировано.

Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участки смазаны.

Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.

В комплекте с оцинкованным прижимным винтом № 6885 из улучшенной стали и втулкой для приваривания

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
93427	2	1,0	1,2	M 6x35	185
93435	3	1,8	2,5	M 8x45	320
93443	4	2,0	3,0	M 8x65	700
93450	5	3,0	5,0	M12x80	1080

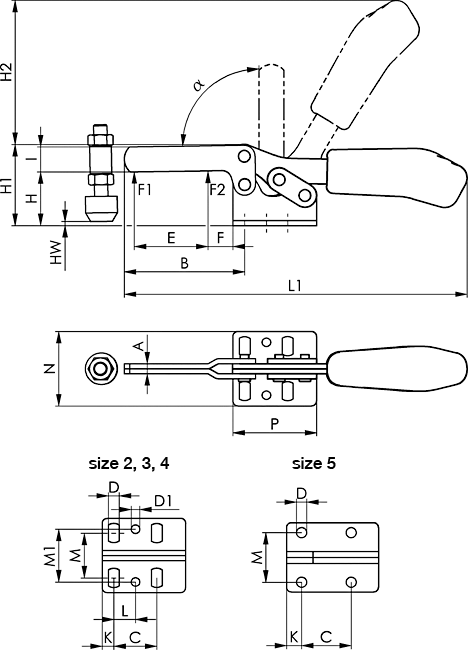

Таблица размеров

№ заказа	Размер	A	B	C	D	D1	E	F	H	H1	H2	HW мин.	HW макс.	I	K	L	L1	M	M1	N	P	α
93427	2	5	63	26	5,6	5,6	35	16	24	45	66	-2	7,5	13	6	12,7	161	19,5-29,5	28,5	42	38	90°
93435	3	6	72	26	6,5	5,1	44	15	32	48,5	86	-3,5	11	15	7	13	205	22,0-31,8	32	45,5	50	90°
93443	4	8	111	41	8,5	8,5	66	26	45	75	114	-6	22	20	8	20,5	280	29,0-43,0	43	58	57	90°
93450	5	10	121	41,5	8,5	-	78	17,5	46	73	128	-13	12,5	25	12,5	-	320	41,5	-	58	77	90°
