Горизонтальное зажимное устройство №6832 AMF
Горизонтальное зажимное устройство №6832 AMF

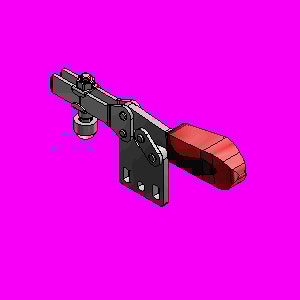

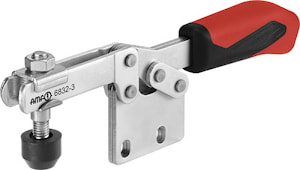

Горизонтальное зажимное устройство с открытым зажимным рычагом и вертикальной опорой.
Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые двигаются при размерах от 2 до 5 в закаленных опорных-втулках. Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
Поставляется в комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
Таблица размеров
Горизонтальное зажимное устройство с открытым зажимным рычагом и вертикальной опорой.
Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые двигаются при размерах от 2 до 5 в закаленных опорных-втулках. Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
Поставляется в комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
№ заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес, [гр.] |
93203 | 0 | 0,25 | 0,4 | M4x25 | 35 |
93211 | 1 | 0,8 | 1,1 | M5x30 | 105 |
93229 | 2 | 1 | 1,2 | M6x35 | 185 |
93237 | 3 | 1,8 | 2,5 | M8x45 | 320 |
93245 | 4 | 2 | 3 | M8x65 | 700 |
93252 | 5 | 3 | 5 | M8x65 | 1080 |

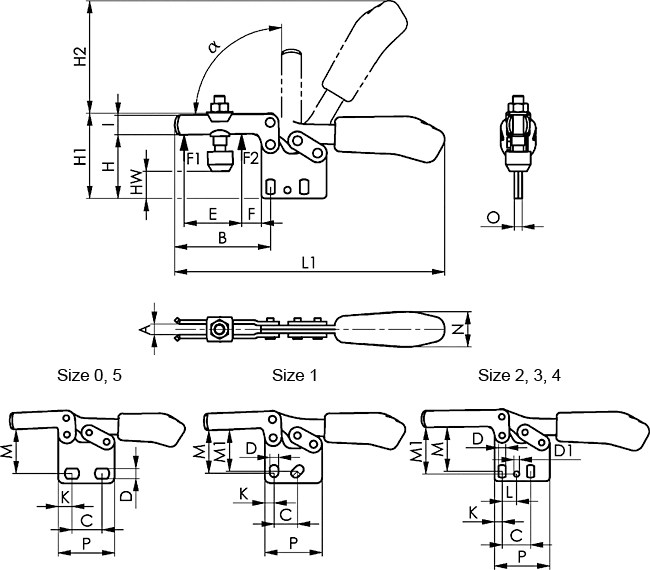

Таблица размеров
№ заказа | Размер | A | B | C | D | D1 | E | F | G | H | H1 | HW мин. | HW макс. | I | K | L | L1 | M | N | O | P | Q |
93203 | 0 | 4 | 26 | 16,0 | 4,6 | - | 11 | 10 | - | 24 | 33 | 0 | 7 | 7,5 | 5,0 | 11,2 | 79 | 20 | 12 | 3 | 25,5 | 2 |
93211 | 1 | 5 | 40 | 15,0 | 4,8 | - | 26 | 11 | 25 | 32 | 42 | 3 | 10 | 10 | 5,5 | 13,0 | 119 | 27 | 18 | 5 | 34 | 5 |
93229 | 2 | 6 | 64 | 26,0 | 5,5 | 5,5 | 35 | 22 | 31 | 40 | 59 | 7 | 16 | 13 | 6,0 | 12,7 | 162 | 35 | 21 | 5 | 38 | 0 |
93237 | 3 | 8 | 72 | 25,5 | 6,5 | - | 44 | 22 | 39 | 48 | 64 | 8 | 20 | 15 | 7,0 | - | 206 | 42 | 27 | 6 | 50 | 8 |
93245 | 4 | 10 | 111 | 41,0 | 8,5 | 8,5 | 66 | 34 | 52 | 66 | 96 | 9 | 38 | 20 | 8,0 | 20,5 | 281 | 59 | 34 | 8 | 57 | 1 |
93252 | 5 | 10 | 121 | 41,5 | 8,5 | - | 78 | 30 | - | 66 | 92 | 13 | 37 | 25 | 12,5 | - | 321 | 58 | 36 | 10 | 77 | 9 |
базовое назначение
ручной прижим заготовки
