Горизонтальное зажимное устройство № 6830 AMF

Горизонтальное зажимное устройство № 6830 AMF

Оцинковано и пассивировано.

Заклепки из нержавеющей стали, которые двигаются при размерах от 2 до 5 в закаленных опорных втулках. Опорные участки смазаны.

Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.

В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес, гр.
93005	0	0,25	0,4	M4x25	35
93013	1	0,8	1,1	M5x30	105
93021	2	1	1,2	M6x35	185
93039	3	1,8	2,5	M8x45	320
93047	4	2	3	M8x65	700
93054	5	3	5	M8x65	1080

Таблица размеров

№ заказа	Размер	A	B	C	D	D1	E	F	G	H	H1	HW мин.	HW макс.	I	K	L	L1	M	N	P	Q
93005	0	4	26	16,0	4,6	-	11	10	-	15	23	-5	2	7,5	5,0	11,2	79	15,6	25	25,5	2
93013	1	5	40	15,0	4,8	-	26	11	18	20	30	-4	3	10	5,5	13,0	119	22,0	34	34,0	5
93021	2	6	64	26,0	5,5	5,5	35	22	20	25	44	-3	6	13	6,0	12,7	162	29,0	42	38,0	0
93039	3	8	72	25,5	6,5	-	42	18	23	33	48	-1	11	15	7,0	-	206	31,0	45	50,0	8
93047	4	10	111	41,0	8,5	8,5	66	34	29	44	75	-6	23	20	8,0	20,5	281	43,0	58	57,0	1
93054	5	10	121	41,5	8,5	-	78	30	-	46	73	-1	25	25	12,5	-	321	41,5	58	77,0	9

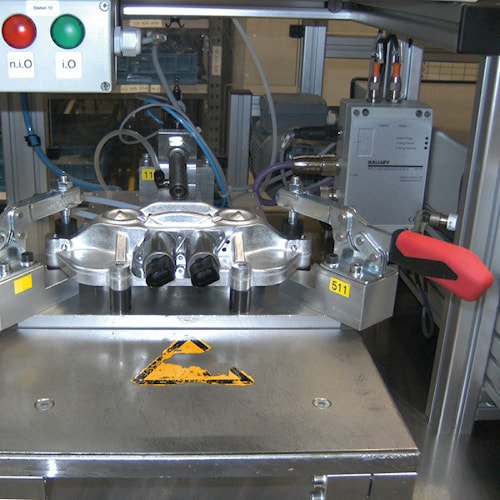

Пример использования зажимного устройства AMF
