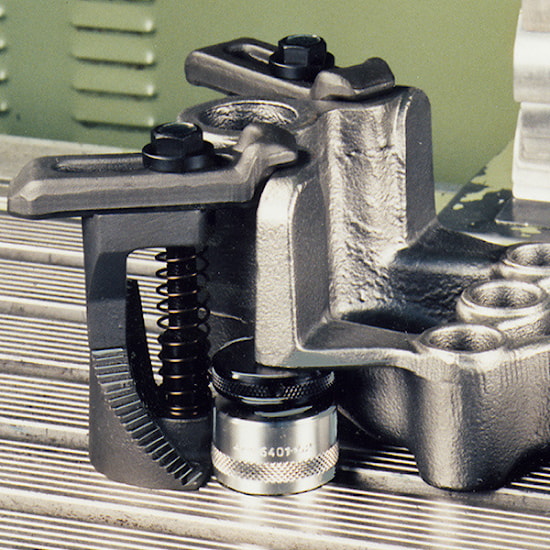

Ступенчатый прихват AMF № 7000
Ступенчатый прихват AMF № 7000 Специальное литье, винт и резьбовая втулка 8.8.
Применение:
Ступенчатые прихваты AMF (в качестве зажимных элементов) можно быстро настроить для использования. Мелкая градация делений фиксатора позволяет быстро выбрать нужную высоту заготовки до 320 мм.
Благодаря компактной конструкции ступенчатые прихваты не занимают много места на столе станка.
| № заказа | Размер | Паз | Усилие зажима, макс.* [кН] | Md [Нм] | B | C | H | L | S | Вес [g] |
| 74708 | 12-0 | 12 | 11,5 | 50 | 34 | 14 | 0- 45 | 140 | 0,75 | 700 |
| 74716 | 12-1 | 12 | 11,4 | 50 | 34 | 14 | 15- 45 | 112 | 0,75 | 600 |
| 74724 | 12-2 | 12 | 11,4 | 50 | 34 | 15 | 30- 75 | 112 | 1,25 | 800 |
| 74732 | 12-3 | 12 | 11,4 | 50 | 34 | 16 | 60-135 | 112 | 2,50 | 1200 |
| 74740 | 12-4 | 12 | 11,4 | 50 | 34 | 18 | 120-195 | 112 | 2,50 | 1700 |
| 74757 | 12-5 | 12 | 11,4 | 50 | 34 | 19 | 180-255 | 112 | 2,50 | 2200 |
| 74765 | 14-0 | 14 | 15,5 | 80 | 34 | 14 | 0- 45 | 140 | 0,75 | 700 |
| 74773 | 14-1 | 14 | 15,3 | 80 | 34 | 14 | 15- 45 | 112 | 0,75 | 600 |
| 74781 | 14-2 | 14 | 15,3 | 80 | 34 | 15 | 30- 75 | 112 | 1,25 | 800 |
| 74799 | 14-3 | 14 | 15,3 | 80 | 34 | 16 | 60-135 | 112 | 2,50 | 1200 |
| 74807 | 14-4 | 14 | 15,3 | 80 | 34 | 18 | 120-195 | 112 | 2,50 | 1700 |
| 74815 | 14-5 | 14 | 15,3 | 100 | 34 | 19 | 180-255 | 112 | 2,50 | 2200 |
| 74823 | 16-0 | 16 | 15,3 | 100 | 50 | 20 | 0- 70 | 160 | 1,25 | 1900 |
| 74831 | 16-1 | 16 | 16,3 | 100 | 50 | 20 | 25- 70 | 125 | 1,25 | 1700 |
| 74849 | 16-2 | 16 | 16,3 | 100 | 50 | 21 | 50-120 | 125 | 2,50 | 2500 |
| 74856 | 16-3 | 16 | 16,3 | 100 | 50 | 21 | 100-220 | 125 | 3,75 | 3540 |
| 74864 | 16-4 | 16 | 16,3 | 100 | 50 | 24 | 200-320 | 125 | 3,75 | 4900 |
| 74989 | 18-0 | 18 | 17,8 | 130 | 50 | 20 | 0- 70 | 160 | 1,25 | 1870 |
| 74997 | 18-1 | 18 | 19,0 | 130 | 50 | 20 | 25- 70 | 125 | 1,25 | 1670 |
| 75002 | 18-2 | 18 | 19,0 | 130 | 50 | 21 | 50-120 | 125 | 2,50 | 2500 |
| 75010 | 18-3 | 18 | 19,0 | 130 | 50 | 21 | 100-220 | 125 | 3,75 | 3580 |
| 75028 | 18-4 | 18 | 19,0 | 130 | 50 | 24 | 200-320 | 125 | 3,75 | 4750 |
Если вы хотите купить ступенчатый прихват amf № 7000 , вы можете:
Позвонить:
