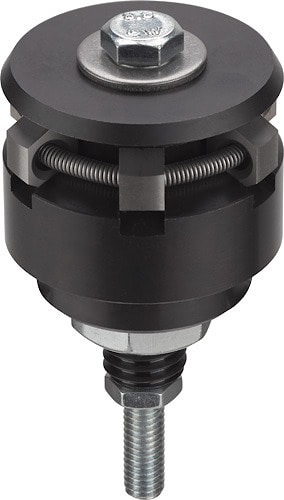

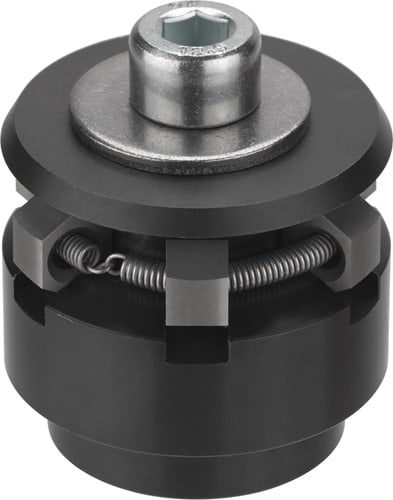

Центрирующее зажимное устройство с защитным сегментом AMF № 6383ZUS

Центрирующее зажимное устройство с защитным сегментом AMF № 6383ZUS

C защитным сегментом.
Точность повторения ±0,025 мм
Точность вращения ±0,025 мм

Применение:
Для не повреждающего поверхность центрального позиционирования и зажима в отверстиях.

Указание:
При заглубленной установки D макс. должно быть предусмотренно для освобождения устройства. Рекомендации по монтажу: Стопорный штифт для точного определения положения конуса.

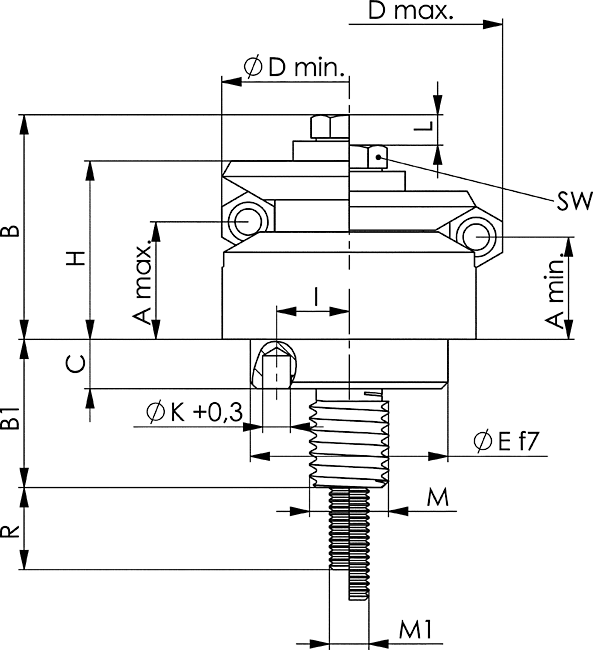

№ заказа	D мин.	D макс.	A мин.	A макс.	H	P [kN]	Вес [g]
373670	14,5	18,5	8,6	9,8	14,5	3,5	18
373688	18,5	22,5	10,4	11,6	16,5	4,0	36
373696	22,5	26,5	13,0	14,2	19,8	4,5	61
373704	26,5	30,5	13,0	14,2	19,8	4,5	80
373712	30,5	38,5	11,9	14,2	23,2	4,5	114
373720	38,5	46,5	15,5	17,8	27,2	6,5	221
373738	46,5	54,5	15,7	18,0	27,2	6,5	305
373746	54,5	70,5	19,1	23,7	40,6	8,0	590
373753	70,5	86,5	23,7	28,3	46,1	10,0	1180
373761	86,5	102,5	25,7	30,2	51,0	12,5	1880
