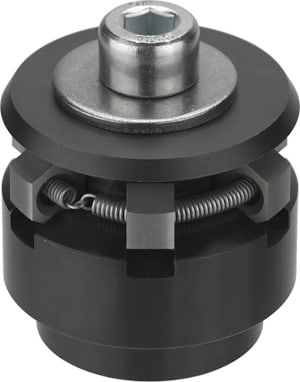

Центрирующее зажимное устройство с защитным сегментом AMF № 6383ZES
Центрирующее зажимное устройство с защитным сегментом AMF № 6383ZES C защитным сегментом.
Точность повторения ±0,025 мм
Точность вращения ±0,025 мм
Применение:
Для не повреждающего поверхность центрального позиционирования и зажима в отверстиях.
Указание:
При заглубленной установки D макс. должно быть предусмотренно для освобождения устройства. Рекомендации по монтажу: Стопорный штифт для точного определения положения конуса.
| № заказа | D мин. | D макс. | A | B | C | E g6 | F | G | H | I ±0,1 | K | L | M | T | SW | P [kN] | Вес [g] |
| 373464 | 14,5 | 18,5 | 14,1 | 19,7 | 5,5 | 12 | 9,1 | 7,9 | M4 | 4,5 | 2 | 2,3 | 3,5 | 4,3 | 3 | 3,5 | 20 |
| 373472 | 18,5 | 22,5 | 16,6 | 23,6 | 7,5 | 15 | 11,6 | 10,4 | M5 | 5,5 | 2,5 | 2,3 | 3 | 5,3 | 4 | 4,5 | 39 |
| 373480 | 22,5 | 26,5 | 20,1 | 29,1 | 6 | 15 | 15,1 | 13,9 | M6 | 7 | 3 | 2,3 | 4 | 6,4 | 5 | 5 | 60 |
| 373498 | 26,5 | 30,5 | 20,1 | 29,1 | 6 | 20 | 15,1 | 13,9 | M6 | 7 | 3 | 2,3 | 4,5 | 6,4 | 5 | 5 | 86 |
| 373506 | 30,5 | 38,5 | 24,2 | 33,4 | 7 | 25 | 15,2 | 12,8 | M6 | 9 | 4 | 4,6 | 4,5 | 6,4 | 5 | 5 | 125 |
| 373514 | 38,5 | 46,5 | 27,1 | 37,6 | 7,5 | 30 | 18,1 | 15,7 | M8 | 11 | 4 | 4,6 | 4,5 | 8,4 | 6 | 6,5 | 233 |
| 373522 | 46,5 | 54,5 | 27,1 | 37,6 | 7,5 | 30 | 18,1 | 15,7 | M8 | 11 | 4 | 4,6 | 4,5 | 8,4 | 6 | 6,5 | 323 |
| 373530 | 54,5 | 70,5 | 40,7 | 54,2 | 9 | 45 | 23,7 | 19 | M10 | 15 | 5 | 9,3 | 5,5 | 10,5 | 8 | 8 | 653 |
| 373548 | 70,5 | 86,5 | 45,6 | 61,6 | 10 | 60 | 28,3 | 23,6 | M12 | 17 | 5 | 9,3 | 5,5 | 13 | 10 | 10 | 1271 |
| 373555 | 86,5 | 102,5 | 45,6 | 61,6 | 10 | 60 | 28,3 | 23,6 | M12 | 17 | 5 | 9,3 | 5,5 | 13 | 10 | 10 | 1783 |
Если вы хотите купить центрирующее зажимное устройство с защитным сегментом amf № 6383zes , вы можете:
Позвонить:
Ещё из раздела центрирующее зажимные устройства

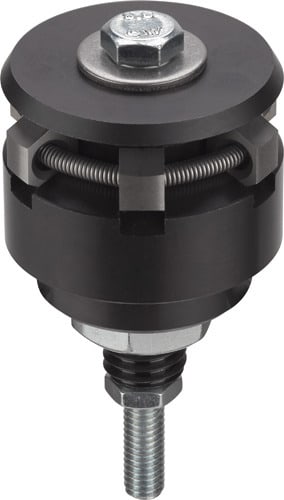

Центрирующий зажим с шариком AMF № 6383ZEK Можно использовать сверху. Точность повторения ±0,025 мм Точность вращения ±0,025 мм Преимущество: - Малая высота установки - Зажим в нулевой точке - Эффект опускания - Зажим без искажений № ...
