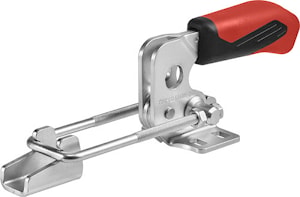

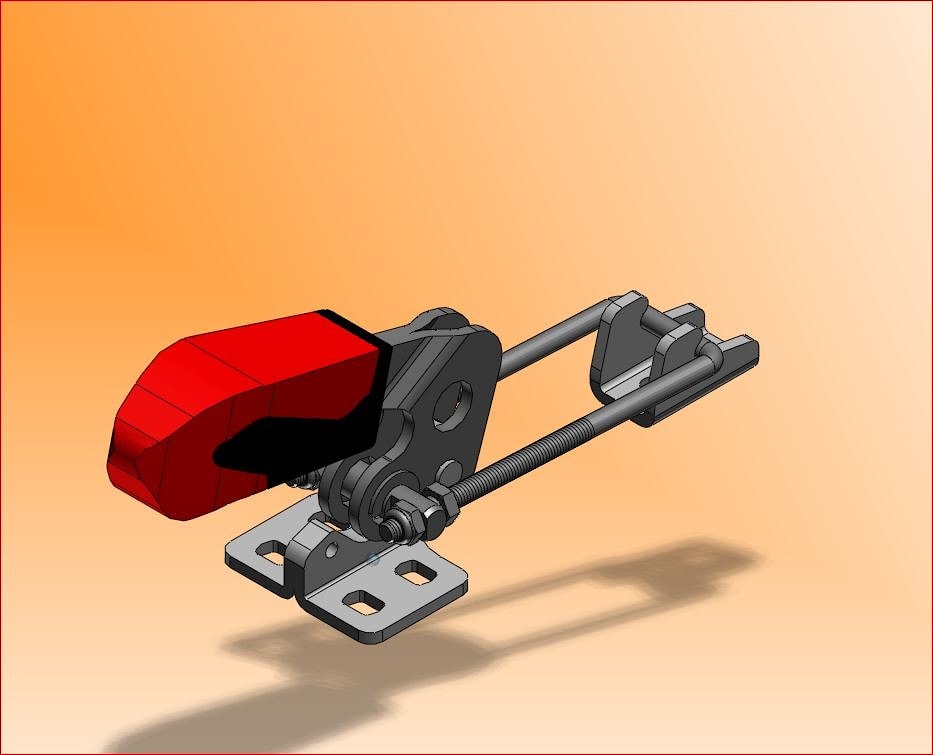

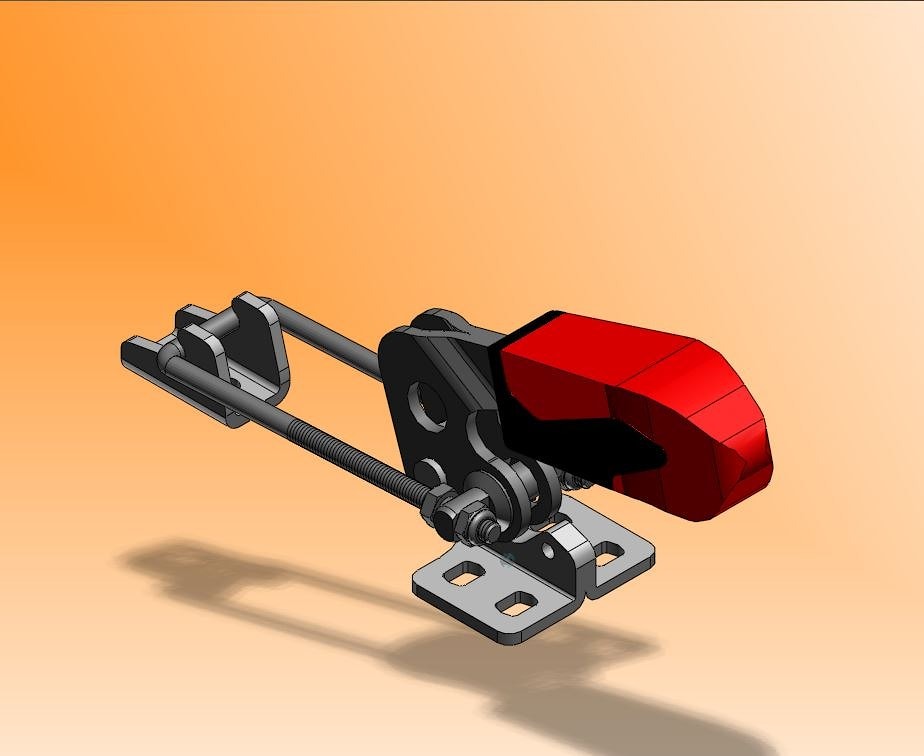

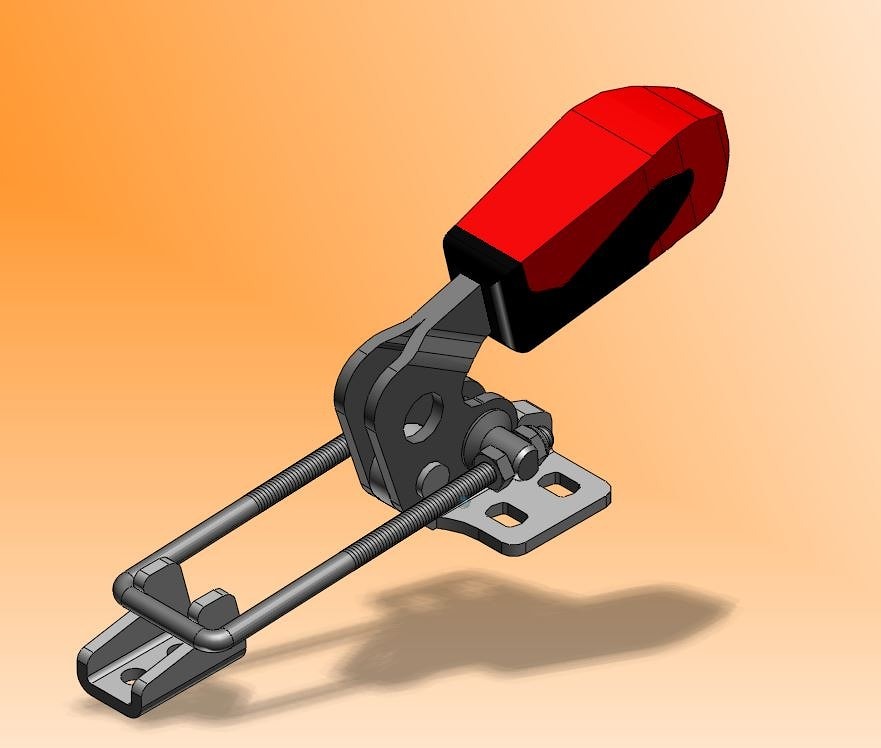

Горизонтальное стягивающее бугельное прижимное устройство № 6848H AMF
Горизонтальное стягивающее прижимное бугельное устройство № 6848H AMF
Оцинковано и пассивировано.
Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Крюк из улучшенной стали.
Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
В комплекте с контропорой.
| AMF № для заказа | № Размер | F1 [kN] | Вес [g] |
| AMF № 94698 | 2 | 1,6 | 120 |
| AMF № 94706 | 3 | 3,2 | 330 |
| AMF № 94714 | 4 | 7,0 | 810 |
Таблица размеров:
| № заказа | Размер | B min. | B max. | C | C1 | D | dia. D1 | E min. | E max. | H | H1 | H2 | K | L min. | L max. | L1 | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 94698 | 2 | 42,0 | 76 | 13 | 11 | 5,2 | 4 | 38,0 | 72 | 12 | 47,0 | 99,0 | 6,4 | 125 | 159 | 69 | 19,5-23,5 | 38,0 | 26,0 |
| 94706 | 3 | 53,5 | 101 | 19 | 14 | 6,5 | 6 | 48,5 | 96 | 19 | 70,0 | 136,0 | 8,0 | 169 | 216 | 93 | 24,5-32,0 | 48,0 | 35,0 |
| 94714 | 4 | 66,0 | 130 | 32 | 19 | 8,5 | 8 | 59,0 | 123 | 26 | 94,5 | 168,0 | 9,5 | 209 | 273 | 111 | 35,0-46,0 | 64,5 | 53,5 |
 |  |  |
Если вы хотите купить горизонтальное стягивающее бугельное прижимное устройство № 6848h amf , вы можете:
