Тяжелое запирающее стягивающее устройство № 6849PH AMF
Тяжелое запирающее стягивающее устройство № 6849PH AMFДля больших удерживающих усилий.
Болты закалены и отшлифованы, покрыты долговременной смазкой, установлены в опорных втулках со стопорными кольцами.
Зажимной винт со стопорными кольцами установлен в центре. Опора, плечо рычага и контропора выполнены из вороненого стального литья.
Стяжной хомут, зажимной винт и гайки из улученной стали, оцинкованы. Ручка из красной, маслостойкой пластмассы. В комплекте с контропорой.
| № заказа | Размер | F1 [kN] | Регулиров. расстояниее [mm] | Вес [g] |
| 93849 | 4 | 15 | 66 | 2830 |
| 93856 | 5 | 27 | 65 | 4020 |

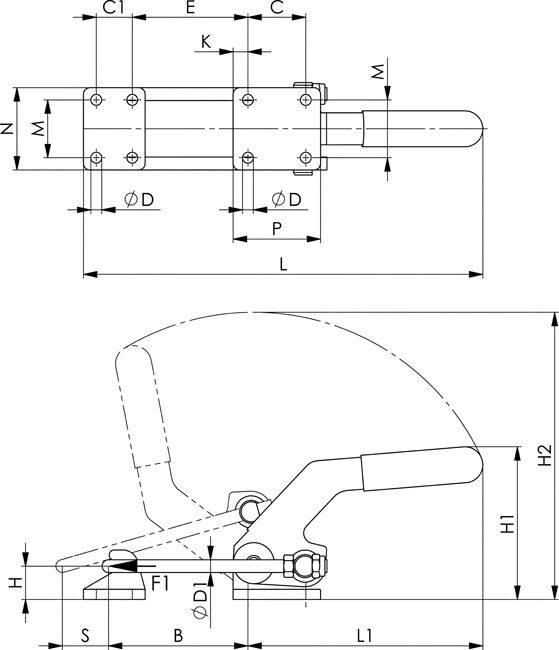

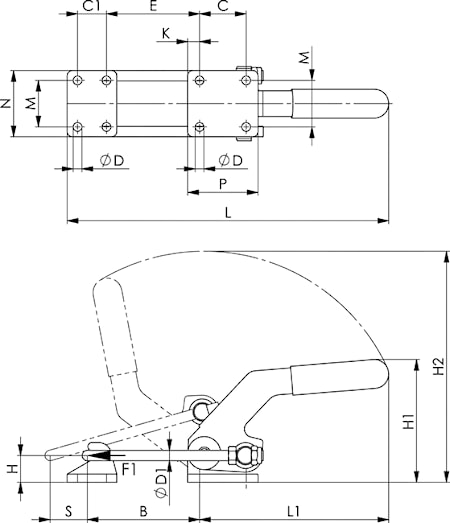

Таблица размеров:
| № заказа | Размер | B | C | C1 | dia. D1 | D | E | H | H1 | H2 | K | L | L1 | M | N | P | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 93849 | 4 | 42-107 | 45 | 28 | 8,5 | 10 | 24-90 | 26 | 122 | 228 | 12,0 | 245-311 | 183 | 45 | 64 | 68 | 44 |
| 93856 | 5 | 49-114 | 57 | 35 | 10,5 | 12 | 28-93 | 32 | 146 | 285 | 12,5 | 313-378 | 238 | 57 | 82 | 86 | 47 |
базовое назначение
ручной прижим заготовки
материал
из вороненой стали, повышенной прочности
по применению
для cтанкостроения, для металлообработки, для резки, для фрезерного станка
Если вы хотите купить тяжелое запирающее стягивающее устройство № 6849ph amf , вы можете:
Позвонить:
Ещё из раздела стягивающие зажимные устройства

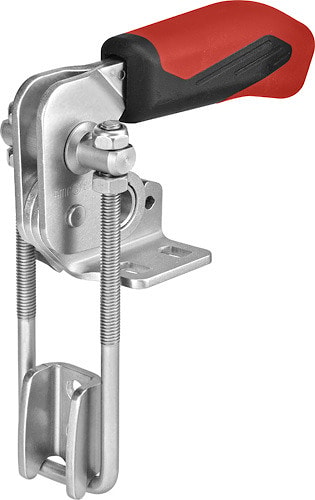

Вертикальное стягивающее зажимное устройство № 6848V AMF Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Крюк из улучшенной стали. Опорные участки смазаны. Эргономичная, маслостойкая ручка с ...

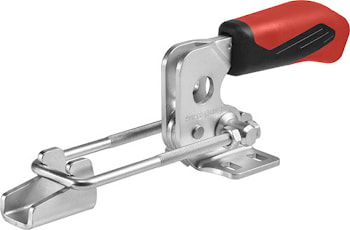

Горизонтальное стягивающее прижимное бугельное устройство № 6848H AMF Оцинковано и пассивировано. Заклепки из нержавеющей стали , двигающиеся в закаленных опорных втулках. Крюк из улучшенной стали. Опорные участки смазаны. Эргономичная, маслостойкая ...
Стягивающее зажимное устройство № 6847K AMF Для цилиндрических поверхностей крепления. Оцинковано и пассивировано. Закаленные, смазанные, сквозные опорные втулки. Заклепки из нержавеющей стали. Крюк и зажимная втулка из улучшенной стали. Ручка из ...

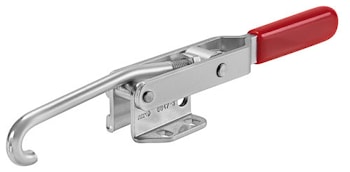

Стягивающее зажимное устройство № 6847 AMF Оцинковано и пассивировано. Закаленные и смазанные опорные втулки. Заклепки из нержавеющей стали. Крюк и зажимная втулка из улучшенной стали. Ручка из красной, маслостойкой пластмассы. Таблица размеров № ...
