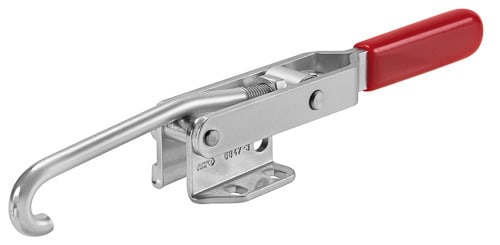

Стягивающее зажимное устройство №6847 AMF
Стягивающее зажимное устройство № 6847 AMF Оцинковано и пассивировано.
Закаленные и смазанные опорные втулки.
Заклепки из нержавеющей стали.
Крюк и зажимная втулка из улучшенной стали.
Ручка из красной, маслостойкой пластмассы.
Таблица размеров
| № заказа | Размер | F1 [kN] | Диапазон регулировки, мм | Вес, [гр.] |
| 94524 | 1 | 2 | 8 | 100 |
| 94540 | 3 | 3 | 12 | 270 |
| 94565 | 5 | 5 | 14 | 850 |

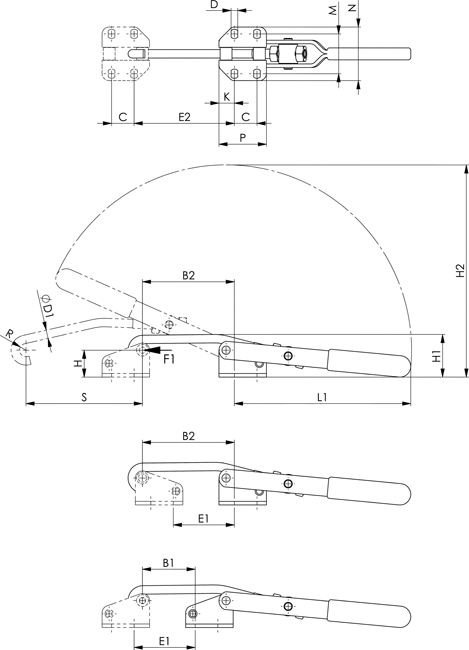

| № заказа | Размер | B1 | B2 | C | D | dia. D1 | E1 | E2 | H | H1 | H2 | K | L1 | M | N | P | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 94524 | 1 | 16,0-23,0 | 35,0-42,0 | 19 | 4,5 | 5,30 | 16,5-23,5 | 35,0-42,5 | 22,7 | 34,5 | 111 | 6 | 88 | 25,5-30,5 | 40 | 31 | 4,5 | 45 |
| 94540 | 3 | 32,5-44,0 | 65,5-77,0 | 19 | 5,6 | 7,10 | 39,5-50,5 | 72,5-84,0 | 22,7 | 36,0 | 179 | 13 | 148 | 31,0-36,0 | 45 | 40 | 5,5 | 98 |
| 94565 | 5 | 26,5-40,0 | 57,0-71,0 | 29 | 11,2 | 10,75 | 27,5-42,0 | 58,0-72,0 | 49,1 | 69,0 | 280 | 13 | 228 | 56,0-63,5 | 85 | 55 | 8,0 | 146 |

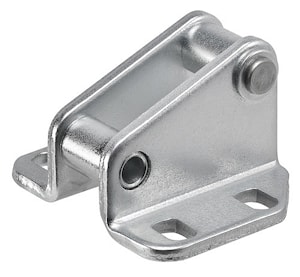

Контропора № 6847G совместима с № 6847
Оцинковано и пассивировано.
Закаленные втулки.
Заклепка из нержавеющей стали.
Таблица размеров

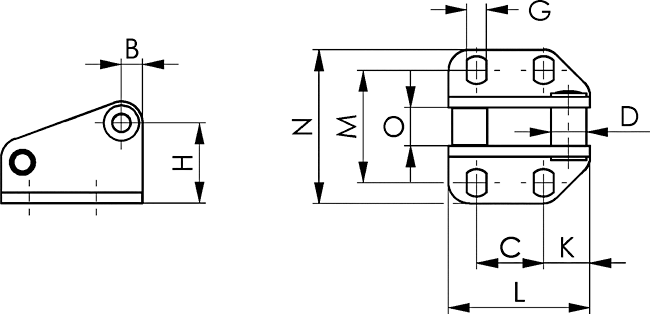

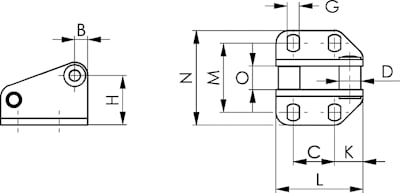

| № заказа | Размер | b | c | d | g | h | k | l | m | n | o |
| 94623 | 1 | 6 | 19 | 8 | 4,5 | 22,5 | 6 | 31 | 28 | 41 | 6,8 |
| 94649 | 3 | 6 | 19 | 10 | 5,5 | 23,0 | 13 | 40 | 32-35 | 46 | 10,8 |
| 94664 | 5 | 12 | 29 | 15 | 11,0 | 49,0 | 13 | 55 | 60 | 88 | 13,7 |
Если вы хотите купить стягивающее зажимное устройство №6847 amf , вы можете:
Позвонить:
Ещё из раздела стягивающие зажимные устройства

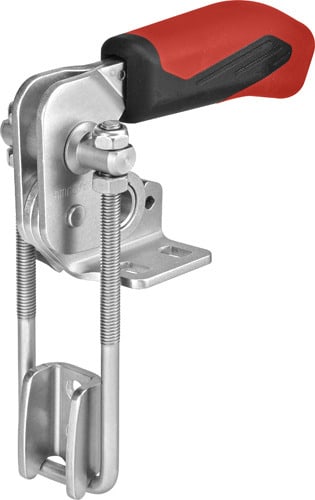

Вертикальное стягивающее зажимное устройство № 6848V AMF Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Крюк из улучшенной стали. Опорные участки смазаны. Эргономичная, маслостойкая ручка с ...

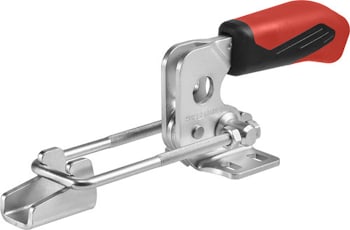

Горизонтальное стягивающее зажимное устройство № 6848H AMF Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Крюк из улучшенной стали. Опорные участки смазаны. Эргономичная, маслостойкая ручка с ...

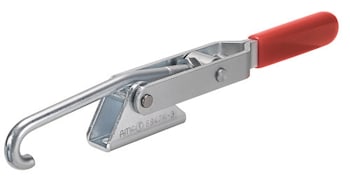

Стягивающее зажимное устройство № 6847K AMF Для цилиндрических поверхностей крепления. Оцинковано и пассивировано. Закаленные, смазанные, сквозные опорные втулки. Заклепки из нержавеющей стали. Крюк и зажимная втулка из улучшенной стали. Ручка из ...
