Вертикальное зажимное устройство № 6800 AMF

Вертикальное зажимное устройство № 6800 AMF

Вертикальное зажимное устройство с открытым зажимным рычагом и горизонтальной опорой оцинковано и пассивировано. Имеет заклепки из нержавеющей стали, которые перемещаются при размерах от 2 до 6 в закаленных опорных втулках. Опорные участки смазаны.

У данного устройства имеются эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
предохранительный зажимной элемент с защитой для пальцев, устройство для предотвращения потери прижимного винта на конце зажимного рычага.

В комплект также входит оцинкованный прижимной винт № 6890 из улучшенной стали.

Номер заказа	Размер	F1[kN]	F2 [kN]	Зажимной винт	Вес, г
AMF 90001	0	0,5	0,7	M 4х25	60
AMF 90019	1	0,6	1,1	M 5х30	105
AMF 90027	2	0,8	1,2	M 6х35	175
AMF 90035	3	1,2	2,5	M 8х45	410
AMF 90043	4	1,7	3,0	M 8х65	630
AMF 90050	5	3,0	5,0	M12x80	1480
AMF 90068	6	3,4	5,5	M12x110	2200

Таблица размеров:

Арт.	Р-р	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L	L1	L2	M	M1	N	P	α	α*
90001	0	4	31,0	8,5-13,5	4,5	14	5,5	18,0	81,0	-1,5	3,5	8	5,5	-	49	50	23,0	-	32	22	95°	-
90019	1	5	39,0	16,0	4,5	18	6,0	19,0	98,0	-4,0	2,0	10	5,5	-	61	58	22,5-26,0	-	34	27	95°	-
90027	2	6	52,0	20,0	5,5	25	11,0	23,0	140,0	-3,0	4,5	12	6,0	12,5	78	89	23,0-31,0	27	43	32	105°	60°
90035	3	8	79,0	20,0	7,5	37	19,0	33,0	186,0	2,0	11,0	18	7,5	-	112	112	32,5	-	46	35	105°	60°
90043	4	10	101,0	32,0	8,6	54	16,0	42,5	221,0	-6,0	22,5	20	13,0	-	141	130	43,0-46,5	-	64	53	105°	60°
90050	5	14	140,0	45,0	8,5	73	34,0	55,8	281,0	-3,0	27,5	25	9,5	26,5-31,5	195	185	45,0-50,0	45	70	65	115°	60°
90068	6	14	165,5	50,5	13,0	89	28,0	81,0	333,0	-2,5	55,0	30	24,5	-	231	206	67,5-72,5	-	100	90	140°	60°

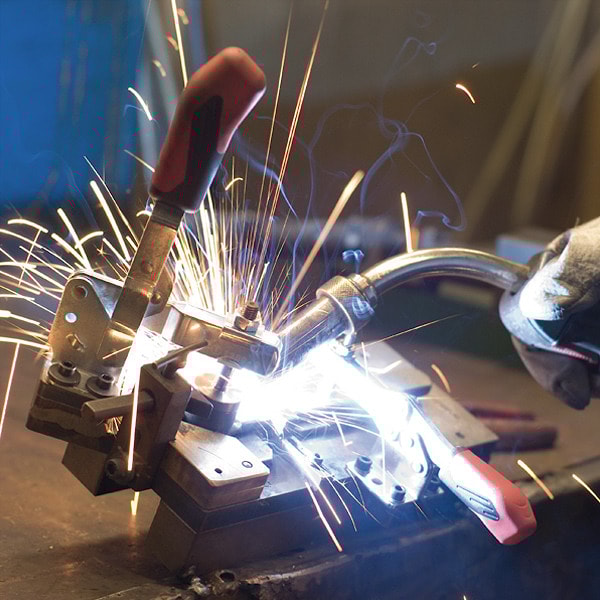

Пример использования зажима AMF:
