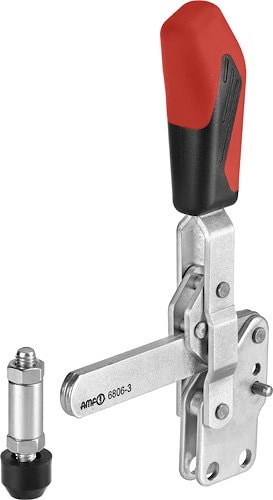

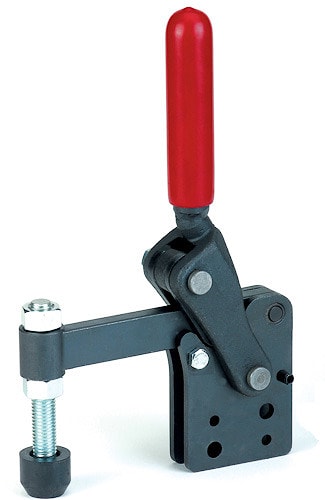

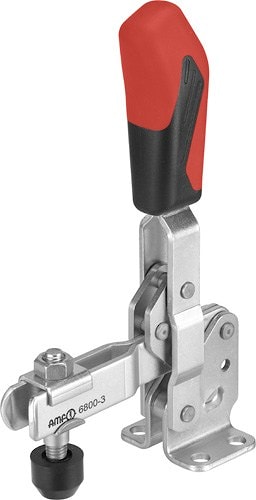

Вертикальное зажимное устройство № 6806 AMF

С массивным зажимным рычагом и вертикальной опорой. Оцинковано и пассивировано.
Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках.
Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев.
Устройство для предотвращения потери прижимного винта на конце зажимного рычага. В комплекте с оцинкованным прижимным винтом № 6885 из улучшенной стали и втулкой для приваривания.

№ заказа | Размер | F1 [kN] | F2 [kN] | H1 | L | Зажимной винт | Вес [g] |
90555 | 3 | 1,4 | 2,5 | 205 | 112 | M 8x 45 | 400 |
90563 | 4 | 2 | 3 | 244 | 140 | M 8x 65 | 585 |
90571 | 5 | 3 | 5 | 302 | 195 | M12x 80 | 1480 |
90589 | 6 | 3,5 | 5,5 | 370 | 230 | M12x110 | 2200 |

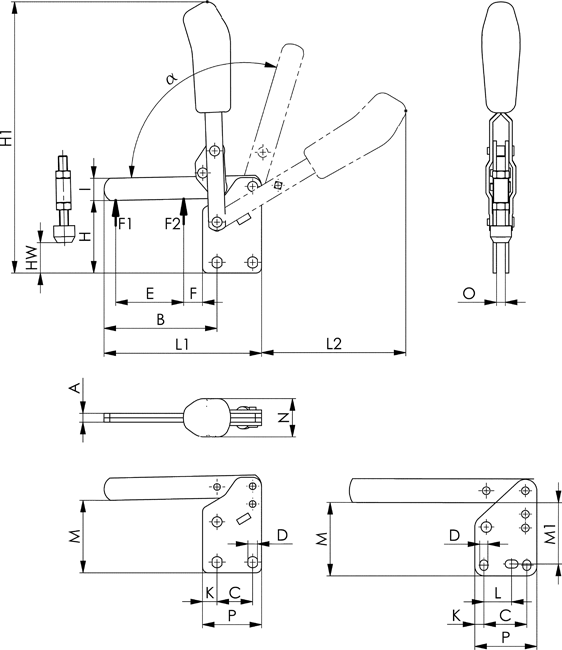

Таблица размеров
№ заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | M | O | P | Q | альфа | альфа* |
90555 | 3 | 6 | 81 | 20 | 7,1 | 43 | 27 | 48 | 205 | 8 | 20 | 18 | 7,5 | 112 | 42 | 6 | 35 | 16 | 105° | 60° |
90563 | 4 | 8 | 101 | 32 | 8,5 | 61 | 30 | 65 | 244 | 5 | 33 | 20 | 13 | 140 | 55,5 | 8 | 53 | 22 | 105° | 60° |
90571 | 5 | 10 | 143 | 45 | 8,5 | 88 | 40 | 76 | 302 | 8 | 45 | 25 | 9,5 | 195 | 66,5 | 10 | 65 | 31 | 115° | 60° |
90589 | 6 | 10 | 165 | 50,5 | 13 | 90 | 55 | 117 | 370 | 18 | 75 | 30 | 24,5 | 230 | 102 | 10 | 90 | 35,5 | 140° | 60° |
базовое назначение
ручной прижим заготовки
по применению
для резки, для фрезерного станка, прижим сварочный рычажный
