сохранить как pdfКрепежный комплект для несущего элемента AMF
Производитель: для крепления заготовок

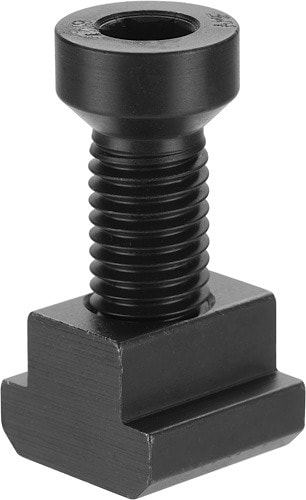

Крепежный комплект для несущего элемента AMFСостав: болт и сухарь под Т-образный паз.
Крепежный комплект служит для технологической подготовки станка к обработке заготовок. С помощью крепежного комплекта закрепляются прихваты на столе станка,тиски и дополнительная технологическая оснастка
Состоит из винта с цилиндрической головкой, класс прочности 12.9 и T-образного сухаря DIN 508.
| № заказа | Размер = зажимное усилие (кН) | G | Паз | L | для 7500S | для 7500S+7500F | Вес [g] |
| 372979 | 16 | M12 | 14 | 35 | X | - | 81 |
| 372987 | 16 | M12 | 16 | 40 | - | X | 107 |
| 372995 | 16 | M12 | 18 | 45 | - | X | 138 |
| 79590 | 25 | M12 | 14 | 45 | X | - | 98 |
| 79608 | 25 | M12 | 14 | 50 | - | X | 100 |
| 79616 | 25 | M12 | 16 | 45 | X | - | 118 |
| 79624 | 25 | M12 | 16 | 50 | - | X | 122 |
| 79632 | 25 | M12 | 18 | 45 | X | - | 145 |
| 75747 | 25 | M12 | 18 | 55 | - | X | 153 |
| 79640 | 25 | M16 | 18 | 50 | X | - | 182 |
| 79657 | 25 | M16 | 18 | 55 | - | X | 190 |
| 79665 | 25 | M16 | 20 | 55 | X | - | 240 |
| 79673 | 25 | M16 | 20 | 60 | - | X | 250 |
| 79681 | 25 | M16 | 22 | 55 | X | - | 298 |
| 79699 | 25 | M16 | 22 | 65 | - | X | 312 |
| 79707 | 25 | M16 | 24 | 60 | X | - | 400 |
| 75671 | 25 | M16 | 24 | 65 | - | X | 405 |
| 75689 | 25 | M16 | 28 | 70 | X | X | 537 |
Если вы хотите купить крепежный комплект для несущего элемента AMF, вы можете:
Позвонить:
Еще из раздела силовые зажимные устройства

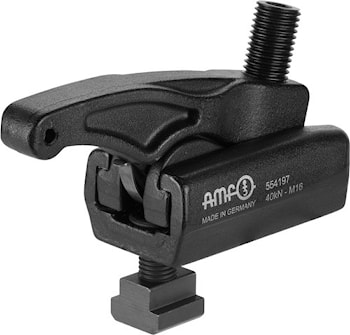

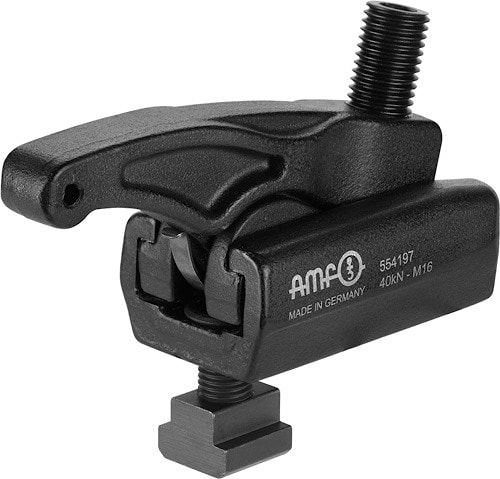

Силовое зажимное устройство с промежуточным элементом, передвижное AMF в комплекте с креплением зажимное усилие 25 кН. Мощный зажимной элемент из легированной улучшенной стали в кованном варианте для переменной высоты зажима, с перемещаемой базовой ...
Силовое зажимное устройство, передвижное № 7600 в комплекте с креплением Мощный зажимной элемент из легированной улучшенной стали в кованном варианте для переменной высоты зажима, с перемещаемой базовой деталью. Состоит из: - базовой детали - ...

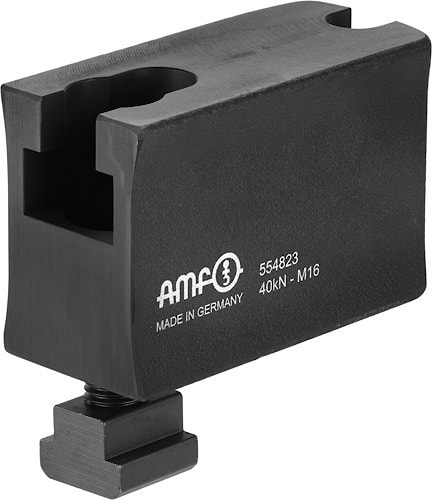

Базовая деталь AMF силового зажимного устройства с внешним и внутренним шестигранником. Служит для технологической подготовки станка к обработке заготовок. Закаленная улучшенная сталь. № заказа Размер = зажимное усилие (кН) Паз H мин. Н мах. SW ...
