Силовое зажимное устройство № 7600

Силовое зажимное устройство № 7600

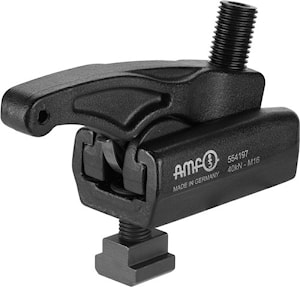

Мощный зажимной элемент из легированной улучшенной стали в кованном варианте для переменной высоты зажима, с перемещаемой базовой деталью.

Состоит из:
- базовой детали
- несущего элемента
- упора с гладкой поверхностью
- крепежного комплекта № 7600BFS

Применение:
1. Разместить и закрепить несущий элемент на инструментальном столе.
2. Базовый элемент можно переместить на несущем элементе в произвольное положение, он готов к использованию.
3. С помощью регулировочного винта возможно плавное перемещение натяжной планки по высоте с одновременным зажимом заготовки.
4. Прочная конструкция обеспечивает быстрый и несложный зажим.

Преимущество:
- низкая монтажная высота
- большие зажимные усилия от 22 до 49 кН
- плавная регулировка по высоте и длине
- быстрый и несложный зажим обеспечивается за счет очень прочной конструкции
- простой монтаж элементов
- использование в T-образных пазах 14–28 мм или в растровых плитах M12, M16, M20
- 2 варианта упора

Указание:

Максимальная нагрузка может различаться в зависимости от зажима и состояния резьбы (смазка).
Для минимизации износа регулировочного винта рекомендуется использовать пасту для резьбы AMF № 6339. Она содержит комбинацию высокоэффективных твердых смазочных материалов, которая обладает синергическим эффектом, термостойка и несмываема.

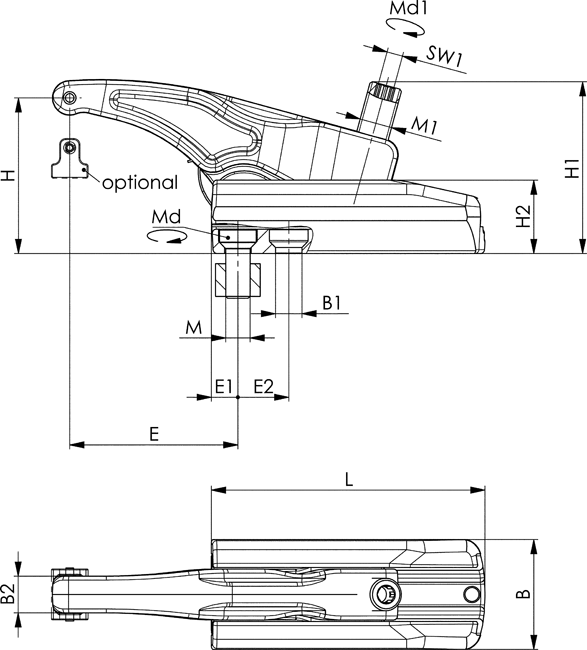

№ заказа	Размер	Макс. нагрузка [кН]	M	Паз	H	V	L	Вес [г]
556186	30	30	M12	14	6 - 68	13 - 110	135	2013
556187	30	30	M16	18	6 - 68	16 - 114	135	2045
556189	32	32	M12	14	6 - 50	12 - 82	95	1462
556190	40	40	M16	18	6 - 50	15 - 95	110	2262
556188	43	43	M16	18	5 - 80	16 - 134	155	3158
554198	49	49	M20	22	7 - 88	19 - 165	175	5928
