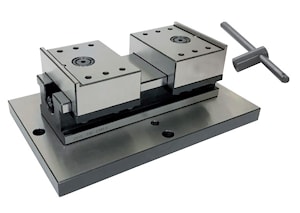

Стальные тиски с двойным открыванием MIKSAN
Стальные тиски с двойным открыванием MIKSAN
Стальные тиски с двойным открыванием фиксируют обрабатываемый материал и в то же время производит центрирование.
Преимущество этой системы особенно проявляется при обработке материалов с различным наружным диаметром, так как она реализует этот процесс без изменения центра.
Область применения:
- Стальные тиски с двойным открыванием в различных промышленных машинах, таких как ЧПУ и механические фрезерные станки, шлифовальные станки и шнеки.
- Вся движущаяся поверхность тщательно отшлифована и закалена.
- Кулачки зажимные к тискам приобретаются отдельно.
- Черное покрытие

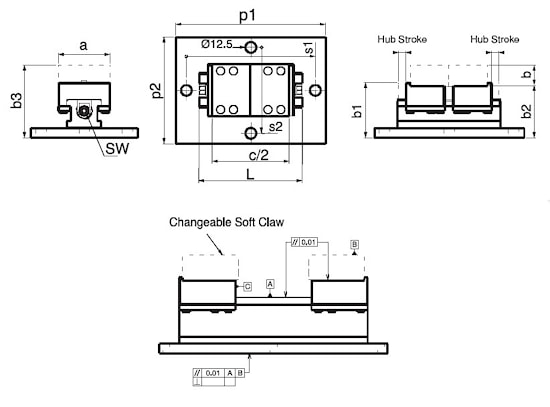

| № заказа |
a |
L |
c/2 | Открывание 2 x мм | Способность соединения заготовки (мм) |
b |
b1 |
b2 ±0,02 |
b3 |
p1 |
p2 |
s1 |
s2 |
Зажимная сила кгс | Допустимый крутящий момент (N-m) |
sw | Вес, кг | |
|
| ||||||||||||||||||
| 2310-060 | 60 | 120 | 90 | 20 | 120 | 23.5 | 70.5 | 67.5 | 91 | 174 | 124 | 150 | 100 | 800 | 45 | 9 | 7 | |
| 2310-078 | 78 | 180 | 130 | 30 | 180 | 33 | 97 | 93 | 126 | 224 | 124 | 200 | 100 | 1500 | 110 | 12 | 14 | |
| 2310-100 | 100 | 220 | 154 | 38 | 220 | 35 | 99 | 95 | 130 | 274 | 174 | 250 | 150 | 1500 | 110 | 12 | 22 | |
| 2310-125 | 125 | 260 | 174 | 47 | 260 | 38 | 108 | 103 | 141 | 324 | 174 | 300 | 150 | 2000 | 190 | 14 | 35 | |
| 2310-157 | 157 | 350 | 208 | 75 | 350 | 46 | 123 | 118 | 164 | 424 | 224 | 400 | 200 | 2200 | 210 | 17 | 65 | |

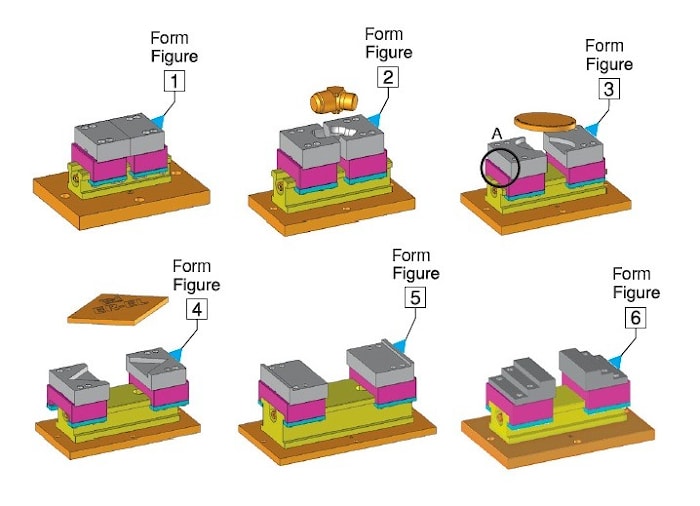

Другой характеристикой является применение формы обрабатываемой детали с мягкими захватами, которые выбираются отдельно
(как показано на рисунках: 1-2-3-4-5 и 6):
