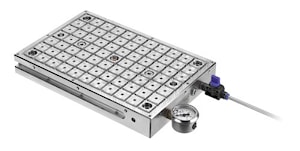

Вакуумная зажимная плита №7800, сетка 25
Вакуумная зажимная плита №7800, сетка 25

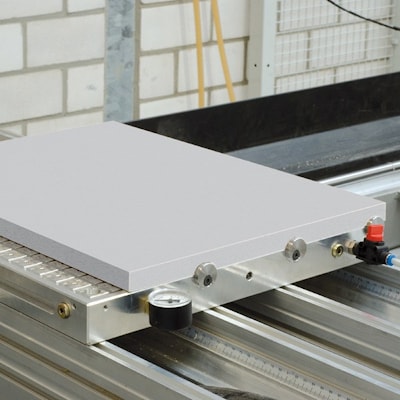

Вакуумная пластина имеет пазы и точки всасывания на верхней стороне. Вставив уплотнительный шнур, можно определить одно или несколько полей для требуемого размера заготовки. Все точки всасывания взаимосвязаны.
Легкое позиционирование через отверстия для стопорных штифтов или боковых, регулируемых по высоте эксцентричных упоров.
В комплект поставки входят:
- опорная плита из алюминия
- встроенное сопло Вентури
- звукопоглотитель
- вакуумметр
- запорный клапан
- 6 эксцентриковых упоров
- 2 м пневматический шланг
- вставной ниппель для подключения сжатого воздуха
- уплотнительный шнур 10 м Ø 4 мм
Вакуумная пластина имеет пазы и точки всасывания на верхней стороне. Вставив уплотнительный шнур, можно определить одно или несколько полей для требуемого размера заготовки. Все точки всасывания взаимосвязаны.
Легкое позиционирование через отверстия для стопорных штифтов или боковых, регулируемых по высоте эксцентричных упоров.
В комплект поставки входят:
- опорная плита из алюминия
- встроенное сопло Вентури
- звукопоглотитель
- вакуумметр
- запорный клапан
- 6 эксцентриковых упоров
- 2 м пневматический шланг
- вставной ниппель для подключения сжатого воздуха
- уплотнительный шнур 10 м Ø 4 мм

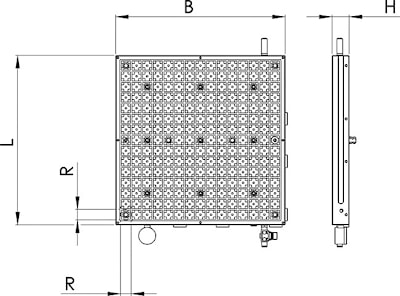

№ заказа | Рабочее давление [бар] | Максимум.вакуум [%] | Количество точек всасывания | L | В | Н ± 0,1 | р | Вес [кг] |
375105 | 3,5 - 4,5 | 93 | 1 | 150 | 150 | 40 | 25 | 1,0 |
374470 | 3,5 - 4,5 | 93 | 3 | 300 | 200 | 40 | 25 | 6,0 |
374488 | 3,5 - 4,5 | 93 | 9 | 300 | 400 | 40 | 25 | 12,0 |
374496 | 3,5 - 4,5 | 93 | 9 | 400 | 400 | 40 | 25 | 16,0 |
374504 | 3,5 - 4,5 | 93 | 9 | 400 | 600 | 40 | 25 | 24,0 |
производитель
AMF
