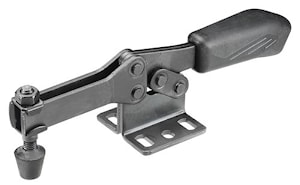

Горизонтальное зажимное устройство, цвет черный № 6830B AMF

Горизонтальное зажимное устройство, цвет черный № 6830B AMF

С зажимным рычагом и горизонтальной опорой.

Матово-черное, оцинкованное. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая черная ручка с большим подручником и мягкой вставкой. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с матово-черным прижимным винтом № 6984B из улучшенной стали.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
90423	0	0,3	0,4	M4x32	35
90480	1	0,8	1,1	M5x38	105
90506	2	1	1,2	M6x45	185
90522	3	1,8	2,5	M8x58	320

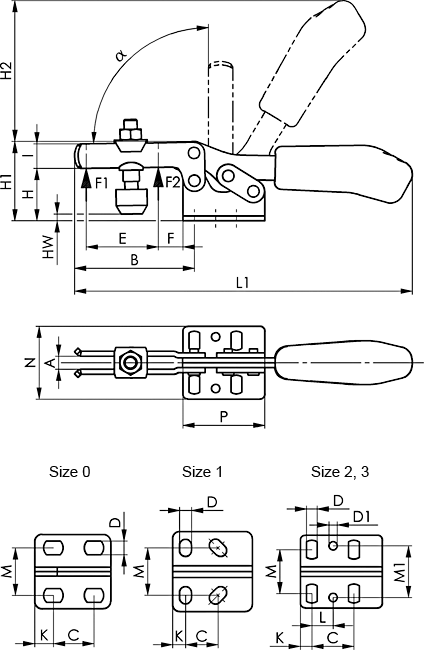

№ заказа	Размер	A	B	C	D	D1	E	F	G	H	H1	HW мин.	HW макс.	I	K	L	L1	M	N	P	Q
90423	0	4	26	16	4,6	-	11	10	-	15	23	-5	2	7	5	11,2	79	15,6	25	25,5	2
90480	1	5	40	15	4,8	-	26	11	18	20	30	-4	3	10	5,5	13	119	22	34	34	5
90506	2	6	64	26	5,5	5,5	35	22	20	25	44	-3	6	13	6	12,7	162	29	42	38	0
90522	3	8	72	25,5	6,5	-	42	18	23	33	48	-1	11	15	7	-	206	31	45	50	8
