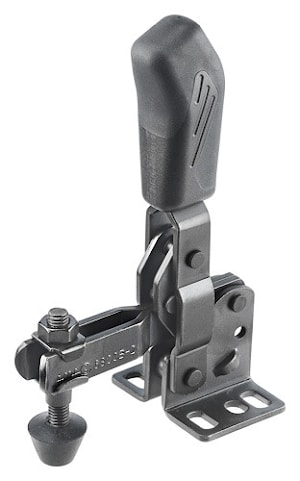

Вертикальное зажимное устройство, цвет черный № 6800B AMF

Вертикальное зажимное устройство, цвет черный № 6800B AMF

С открытым зажимным рычагом и горизонтальной опорой.

Матово-черное, оцинкованное. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая черная ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с матово-черным прижимным винтом № 6984B из улучшенной стали.

Указание:
Эти зажимные устройства пригодны для использования в фотограмметрии. Матовая черная поверхность зажимного устройства не отражает свет при фотографировании

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
90167	0	0,5	0,7	M4x32	60
90175	1	0,6	1,1	M5x38	105
90183	2	0,8	1,2	M6x45	175
90191	3	1,2	2,5	M8x58	410

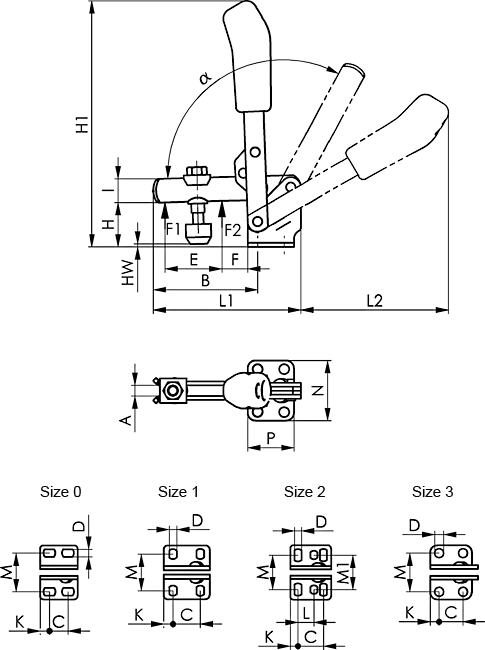

№ заказа	Размер	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L1	M	M1	N	P	альфа	альфа*
90167	0	4	31	13,5	4,5	14	5,5	17,5	81	-3	4	8	4,3	49	23	-	32	22	95°	-
90175	1	5	38	16	4,5	17,5	6	20	98	-4	3	10	5,5	60	24	-	34	27	95°	-
90183	2	6	51	20	5,5	25	11	25	129	-3	6	12	6	78	30	24-30	43	32	105°	60°
90191	3	8	80	20	7,1	36	19	36	186	0	12	18	7,5	112	32	-	46	35	105°	60°
