Регулируемое шатунное зажимное устройство AMF № 6874
Регулируемое шатунное зажимное устройство № 6874
Регулируемое шатунное зажимное с постоянной функцией противовеса для заготовок с разной высотой зажима.
Оцинковано и пассивировано.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Держатель для зажимного винта на конце зажимного рычага.
В комплекте с гальваническим зажимным винтом.
| № заказа | Размер | F1 [kN] | Автоматическая компенсация хода S [мм] | Максимальная компенсация хода [мм] | Зажимной винт | Вес [г] |
| 560904 | 15 | 2 | 8 | 25 | M6 x 29 | 272 |
| 560905 | 25 | 3 | 13 | 35 | M8 x 38 | 499 |

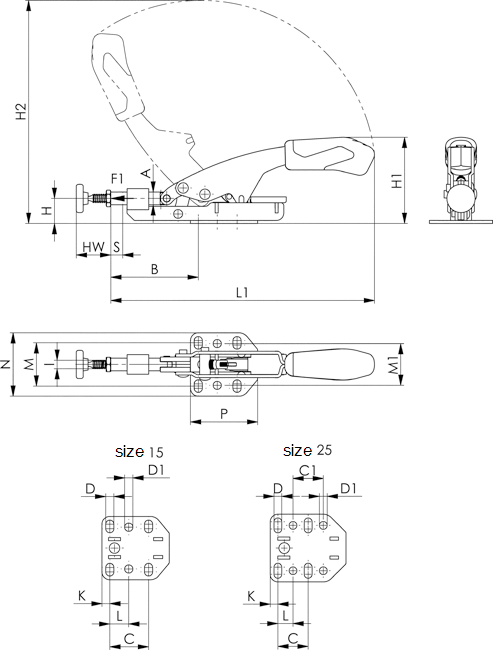

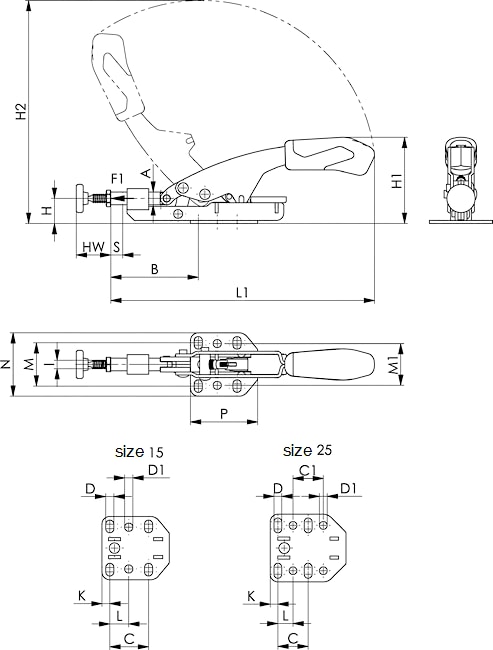

| № заказа | Размер | A | B | C | C1 | D | D1 | H | H1 | H2 | HW min. | HW max. | I | K | L | L1 | M | M1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 560904 | 15 | 8,5 | 52 - 69 | 26,0 | - | 5,5 | 5,5 | 16,8 | 58 | 145 | 13 | 25 | M6 | 5,3 | 12,7 | 177 | 26 - 32 | 28 | 42,5 |
| 560905 | 25 | 11,8 | 72 - 98 | 25,4 | 25,4 | 6,5 | 6,5 | 23,2 | 71 | 207 | 16 | 35 | M8 | 6,3 | 12,7 | 256 | 32 - 44 | 38 | 57,0 |
