Вертикальное зажимное устройство № 6800S AMF с предохранительным фиксатором

Вертикальное зажимное устройство с предохранительным фиксатором AMF

в закрытом и открытом положении. С открытым зажимным рычагом и вертикальной опорой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участкисмазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев, Устройство для предотвращения потери прижимного винта на конце зажимного рычага. В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.

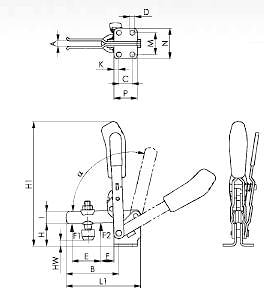

Таблица размеров

№ заказа	Размер	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L1	M	N	P	Q	альфа	альфа*
90134	2	6	81	20	5,5	25	20	25	129	-3	6	12	6	78	30	43	32	13	105°	60°
90142	3	8	80	20	7,1	43	27	36	186	0	12	18	7,5	112	32	46	35	16	105°	60°
90159	4	10	100	32	8,5	61	30	45	220	-8	21	20	13	140	45	64	53	22	105°	60°
