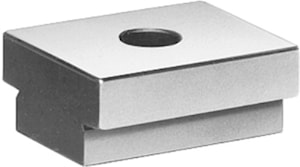

Фиксированные установочные сухари AMF № 6322A
Фиксированные установочные сухари AMF № 6322A Сталь C15, закалена и отшлифована
Применение:
Фиксированные установочные сухари № 6322А ввинчиваются попарно в стандартизованный установочный паз винтовых домкратов или приспособлений шириной 20 мм. Путем замены установочных сухарей можно работать на станках с разной шириной пазов. Для особо тяжелых приспособлений рекомендуется использовать свободные установочные сухари DIN 6323.

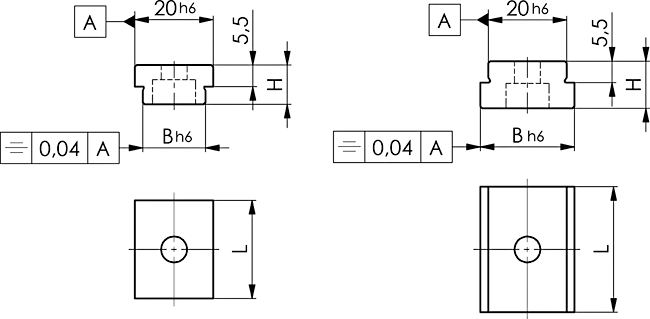

| № заказа | Номинальный размер паза в станке B | Номинальный размер паза в приспособлении | H | L | Винт с цилиндрической головкой DIN84 или ISO4762 | Вес [g] |
| 71555 | 10 | 20 | 10 | 22 | M6x10 | 20 |
| 71563 | 12 | 20 | 10 | 22 | M6x10 | 25 |
| 71571 | 14 | 20 | 10 | 25 | M6x16 | 28 |
| 71589 | 16 | 20 | 10 | 25 | M6x16 | 30 |
| 71597 | 18 | 20 | 10 | 25 | M6x16 | 30 |
| 71613 | 22 | 20 | 12 | 32 | M6x16 | 50 |
| 71621 | 24 | 20 | 12 | 32 | M6x16 | 55 |
| 71639 | 28 | 20 | 12 | 32 | M6x16 | 60 |
| 71647 | 36 | 20 | 12 | 32 | M6x16 | 75 |
базовое назначение
ручной прижим заготовки
по применению
для резки
Если вы хотите купить фиксированные установочные сухари AMF № 6322A , вы можете:
Позвонить:
