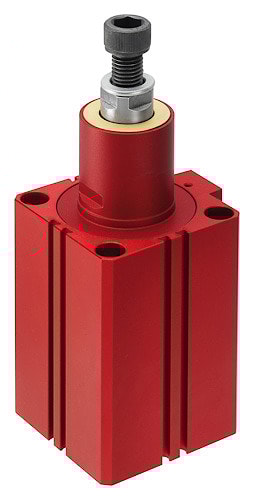

Поворотное пневматическое зажимное устройство с защитой от брызг сварки № 6829W AMF
Поворотное пневматическое зажимное устройство с защитой от брызг сварки № 6829W AMF
Пневматическое двойного действия. Поршневой шток из нержавеющей полированной стали, с защитой от брызг сварки. Основная часть, защита от брызг сварки и натяжная планка из алюминия. Износостойкая поверхность с покрытием HARTCOAT®. Магнитный поршень для контроля запроса конечного положения.
Зажимной рычаг не входит в комплект поставки.
Принадлежности (не входят в комплект поставки):
- Защита от брызг сварки № 6829WS
- Натяжная планка № 6829WS
| № заказа | № изделия | Размер | поворачивающийся вправо | поворачивающийся влево | F3 [kN] | Вес [g] |
| 91579 | 6829WR-25 | 25 | x | - | 0,2 | 326 |
| 92361 | 6829WL-25 | 25 | - | x | 0,2 | 326 |
| 91595 | 6829WR-32 | 32 | x | - | 0,3 | 537 |
| 92387 | 6829WL-32 | 32 | - | x | 0,3 | 537 |
| 91611 | 6829WR-40 | 40 | x | - | 0,6 | 680 |
| 92445 | 6829WL-40 | 40 | - | x | 0,6 | 680 |
| 91637 | 6829WR-50 | 50 | x | - | 0,9 | 1160 |
| 92460 | 6829WL-50 | 50 | - | x | 0,9 | 1160 |
| 91652 | 6829WR-63 | 63 | x | - | 1,4 | 1520 |
| 92478 | 6829WL-63 | 63 | - | x | 1,4 | 1520 |
базовое назначение
сварочные кондуктора
по применению
для металлообработки, прижим сварочный рычажный
Если вы хотите купить поворотное пневматическое зажимное устройство с защитой от брызг сварки № 6829w amf , вы можете:
Позвонить:
Ещё из раздела поворотные зажимные устройства

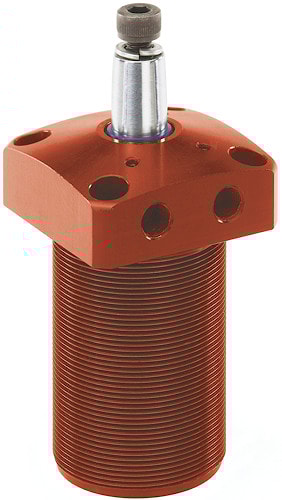

Поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF С двойным действием. Для углубленной установки в приспособлениях. Оба места подключения сжатого воздуха находятся на фланце. Поршневой шток из нержавеющей полированной ...

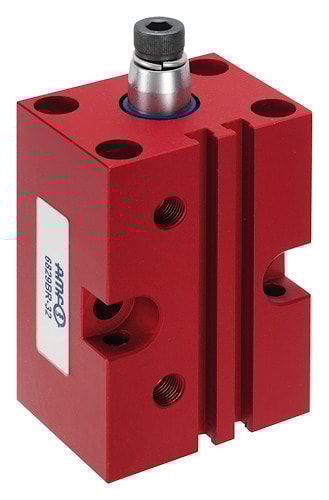

Поворотное зажимное устройство, пневматическое, блочная версия № 6829BR/BL AMF С двойным действием. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HART-COAT®. Магнитный поршень для ...

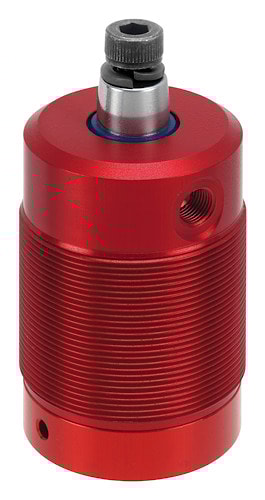

Пневматическое поворотное зажимное устройство, ввинчивающаяся модель № 6829ER/EL AMF С двойным действием. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HARTCOAT®. Включая винт и ...

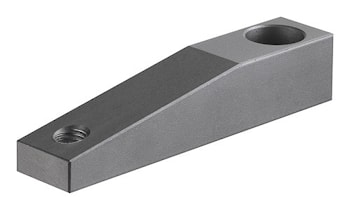

Зажимной рычаг AMF № 6829SP для поворотно зажимного устройства Высокопрочный алюминиевый сплав. Износостойкая поверхность с покрытием HART-COAT®. Готово к монтажу с конусом и прижимным винтом № 6880. Указание: Монтаж зажимного рычага: 1) Наложить ...

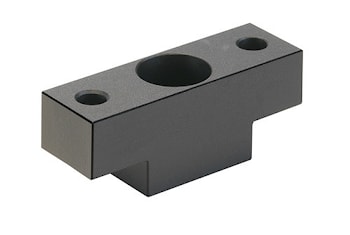

Адаптер № 6829AD AMF для поворотного зажимного устройства для крепления индивидуальных зажимных рычагов. С конусом и соединительными отверстиями. Высокопрочный алюминиевый сплав. Износостойкая поверхность с покрытием HART-COAT®. № заказа Размер B D1 ...

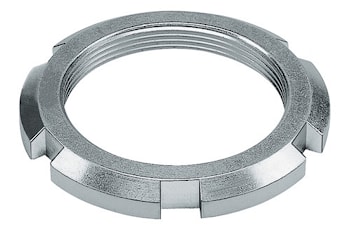

Шлицевая гайка (DIN 70852) № 6829N AMF Сталь, оцинкованная. Для использования с крючковым ключом. № заказа Размер b c ød1 ød2 ød3 h Вес [g] 92924 25 7 3,3 49 56 M40x1,5 8 63 92932 32 8 3,8 60 68 M50x1,5 8 84 92940 40 8 3,8 67 75 M55x1,5 8 106 92957 ...

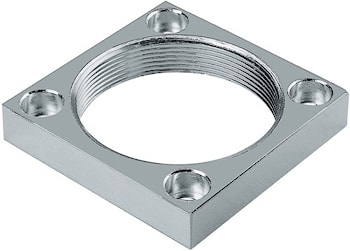

Резьбовой фланец № 6829GF AMF для поворотного зажимного устройства Сталь, оцинкованная. С четырьмя зенкованными отверстиями для винтов. Резьба для привинчивания поворотных крепежных приспособлений. Для крепления с помощью шлицевых гаек на ...

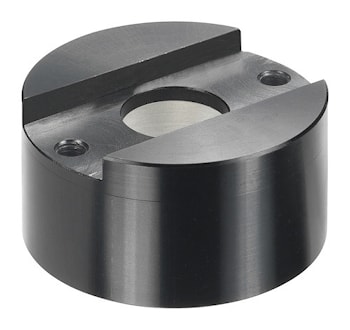

Защита от брызг сварки № 6829WS AMF для поворотного зажимного устройства Для поршневого штока. для откидного зажимного устройства с защитой от брызг сварки № 6829W для защиты поршневого штока от брызг сварки. Высокопрочный алюминиевый сплав, ...

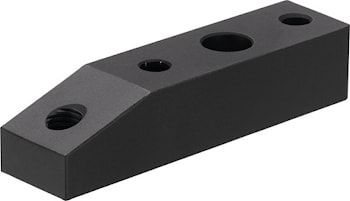

Зажимной рычаг № 6829WSP AMF для поворотного зажима Для поворотного зажимного устройства с защитой от брызг сварки № 6829W. Высокопрочный алюминиевый сплав, черный. Износостойкая поверхность с покрытием HART-COAT®, отводящая частицы сварки. С ...
|
