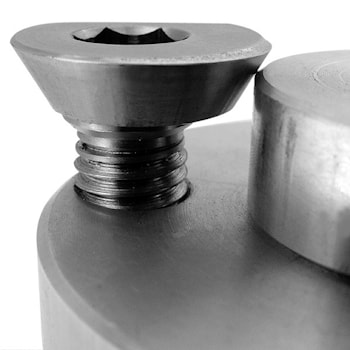

Эксцентриковый зажимной болт № 6387
Эксцентриковый зажимной болт AMF № 6387 Зажим в направлении XY с эффектом опускания.
Закаленная сталь 56 ± 1 HRC.
Преимущество:
- бесступенчатая регулировка с эксцентриком- высокая износостойкость
| № заказа | dia. A | B | C | D | E | F | G | SW | X | Z | Макс. удерживающая сила [kN] | Md [Nm] | Вес [g] |
| 373779 | 9,2 | M4 | 3 | 8 | 3,0 | 4,6 | 4,0 | 2,5 | 3,5 | 4,2 | 0,09 | 1,5 | 2 |
| 373787 | 14,2 | M6 | 5 | 12 | 4,5 | 7,1 | 6,1 | 4,0 | 5,4 | 6,4 | 0,3 | 5,0 | 6 |
| 373795 | 18,0 | M8 | 6 | 16 | 5,5 | 8,9 | 7,7 | 5,0 | 6,6 | 8,0 | 2,7 | 22,0 | 9 |
| 373803 | 22,2 | M10 | 7 | 20 | 6,5 | 11,1 | 9,4 | 6,0 | 8,3 | 9,8 | 4,0 | 35,0 | 16 |
| 373811 | 27,0 | M12 | 9 | 24 | 8,0 | 13,5 | 11,6 | 8,0 | 10,1 | 12,0 | 5,4 | 45,0 | 31 |
Если вы хотите купить эксцентриковый зажимной болт № 6387 , вы можете:
Позвонить:
