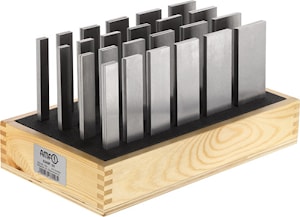

Набор параллельных подкладок AMF № 6349Р
Набор параллельных подкладок AMF № 6349Р
Попарно отшлифованы, плоскопараллельные. Размеры указаны на торце продукта. Комплекты обеспечивают большой диапазон с градацией. Закалены.

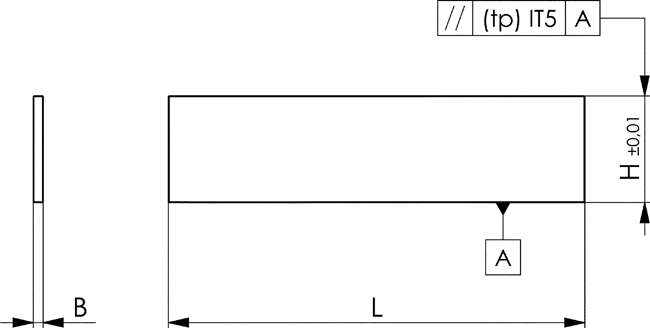

Допуск для пары tp по высоте IT 5.
Допуск номинальных размеров по высоте и ширине ±0,01
Остальные размеры согласно DIN ISO 2768m.
Применение:
Эти подкладки используются в качестве подкладок для заготовок при различных операциях по обработке. Высокая точность
параллельных подкладок обеспечивает параллельный зажим заготовок.
| № заказа | Размер | пара | H Номинальный размерный допуск ± 0,01 | H допуск пары (тп) | В | L | Вес [кг] |
| 372482 | 24 | 24 | 11, 13, 15, 16, 17, 18, 20, 21, 22, 23, 25, 26, 27, 28, 30, 31, 32, 33, 35, 36, 37, 38, 40, 42 | IT5 | 3 | 125 | 4,5 |
| 372490 | 32 | 32 | 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 26, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 42 | IT5 | 3 | 125 | 5,5 |
Если вы хотите купить набор параллельных подкладок amf № 6349р , вы можете:
Позвонить:
