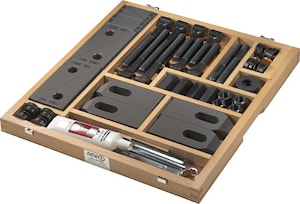

Набор прихватов для фрезерного станка AMF № 6531
Набор прижимов для фрезерного станка AMF № 6531
С пружинным креплением прихвата № 6342 и пастой для резьбы №. 6339.
Описание аналогично № 6530, но без губок для низкого зажима № 6490. Для этого предусмотрено по 4 пружинных крепления прихвата № 6342.
Ассортиментные коробки зажимных инструментов предназначены для станков с Т- образными пазами и содержат все элементы, необходимые для быстрого зажима инструментов, приспособлений и заготовок. Они изготовлены из закаленной стали в соответствии с DIN или заводскими стандартами. Винтовые детали класса прочности 8 и / или 10. В прочной и качественной деревянной коробке со съемной откидной крышкой.
| № заказа | Паз | № 6500E шт. x разм. | № 6314Z шт. x разм. | DIN 787 шт. x дл. | DIN 6379 шт. x дл. | DIN 508 | DIN 6330B | DIN 6319G | № 6485 шт. x разм. | № 3113A шт. x разм. | DIN 6342 шт.x разм. | № 6334 | № 6339 | L x B x H | Вес [Kg] |
| 83808 | M10x10 | 4x1, 4x2, 2x3 | 4x 11x80 | 4x63, 4x100 | 4x80 | - | 6x | 6x | - | 1x 16x16 | 4x1 | 4x | 1x | 350x225x47 | 6,5 |
| 83816 | M12x12 | 4x2, 4x3 | 4x 14x100 | 4x80, 4x125 | 4x100 | - | 4x | 6x | - | 1x 18x18 | 4x2 | 4x | 1x | 359x333x57 | 11 |
| 83824 | M12x14 | 4x2, 4x3 | 4x 14x100 | 4x80, 4x125 | 4x100 | - | 4x | 6x | 1x 14-20 | 1x 18x18 | 4x2 | 4x | 1x | 359x333x57 | 11 |
| 83832 | M16x16 | 4x2, 4x3 | 4x 18x125 | 4x100, 4x160 | 4x125 | - | 4x | 6x | 1x 14-20 | 1x 24x24 | 4x3 | 4x | 1x | 390x415x55 | 16,5 |
| 83840 | M16x18 | 4x2, 4x3 | 4x 18x125 | 4x100, 4x160 | 4x125 | - | 4x | 6x | 1x 14-20 | 1x 24x24 | 4x3 | 4x | 1x | 390x415x55 | 16,5 |
| 83634 | M20x20 | 4x2, 4x3 | 4x 22x160 | 4x125, 4x200 | 4x125 | - | 6x | 6x | 1x 14-20 | 1x 30x30 | 4x4 | 4x | 1x | 480x528x60 | 24,5 |
| 83642 | M20x22 | 4x2, 4x3 | 4x 22x160 | 4x125, 4x200 | 4x125 | - | 6x | 6x | 1x 22-32 | 1x 30x30 | 4x4 | 4x | 1x | 480x528x60 | 24,5 |
| 83659 | M20x24 | 4x2, 4x3 | 4x 22x160 | - | 4x200, 8x125 | 8x | 6x | 6x | 1x 22-32 | 1x 30x30 | 4x4 | 4x | 1x | 480x528x60 | 24,8 |
Если вы хотите купить набор прихватов для фрезерного станка amf № 6531 , вы можете:
Позвонить:
